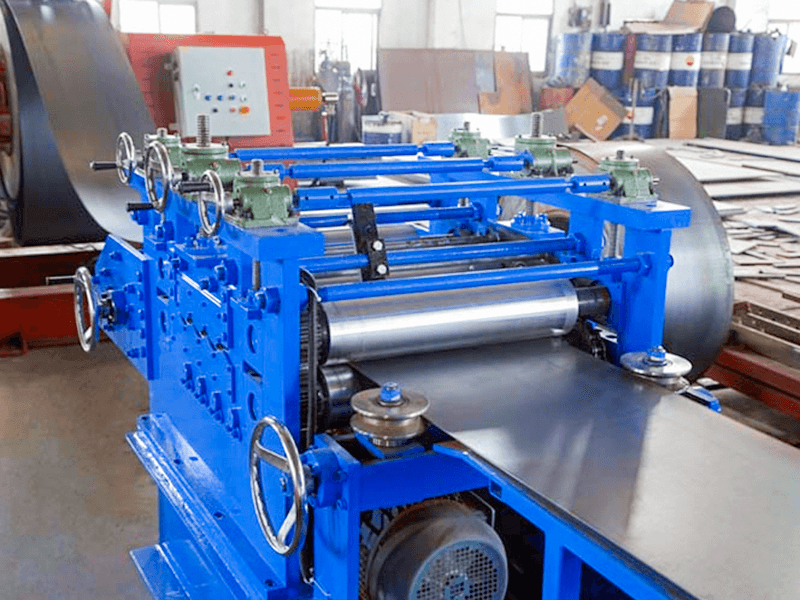

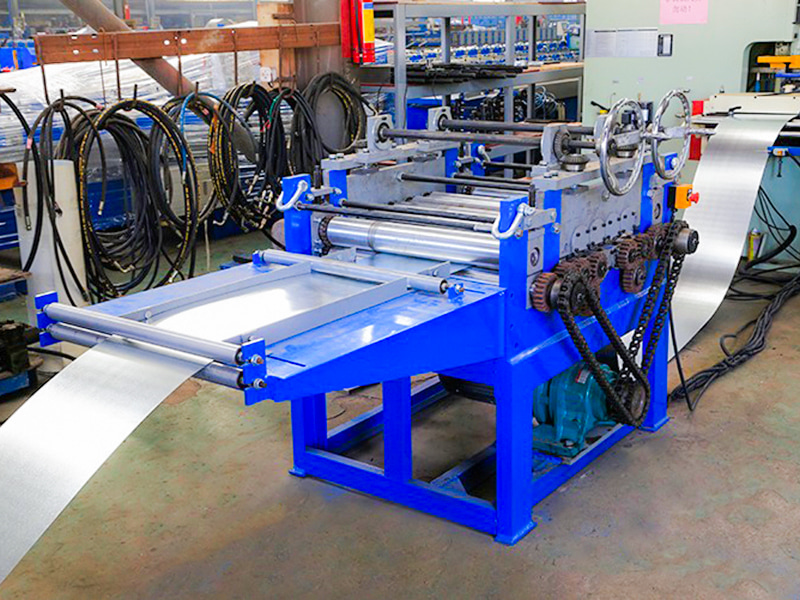

基本结构：
机架： 坚固的框架结构。
上/下矫直辊组： 核心部件。通常由交错排列的多个（常见9辊、11辊、13辊、15辊、17辊、21辊等奇数辊）圆柱形辊子组成。
上排辊： 通常安装在可整体调节高度的横梁上，部分或全部可独立调节（压下手轮或电机驱动）。
下排辊： 通常固定，或仅少数可调。驱动辊（电机通过减速机、齿轮箱驱动）通常位于下排。
辊缝调节机构： 手动、电动或液压驱动，用于精确调整上排辊相对于下排辊的下压量（即矫直压力/压下量）。高精度机型可实现每根上辊独立调节。
驱动系统： 电机、减速机、联轴器、齿轮分配箱，驱动下排部分或全部辊子旋转，牵引板带前进。通常与生产线速度同步。
导位装置： 入口和出口处通常设有侧导辊或导板，防止板带跑偏。
支撑辊（可选）： 对于宽幅或厚板矫直机，为防止工作辊过度挠曲变形，会在工作辊背面（非工作侧）安装支撑辊。
润滑系统： 对辊子轴承进行润滑。
防护罩： 安全防护。
| 型号 | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| 宽度 (mm) | 200 | 300 | 400 | 500 | 600 |
| 厚度 (mm) | 1.0 ～ 6.0 | ||||
| 减速比 | 1:30 | ||||
| 电机功率 (HP) | 5 | 5 | 7 | 7 | 7 |
| 调整方式 | 涡轮 | ||||
| 调速方式 | 变频调速 | ||||
| 矫直辊直径. | ￠90×7 (上4 下 5) | ||||
| 电压 (V) | AC 3Ph 380V | ||||
| 机器尺寸 (L×W×H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| 机器重量 (Kg) | 430 | 550 | 670 | 800 | 900 |
