核心功能与技术特点
截面多样化适配

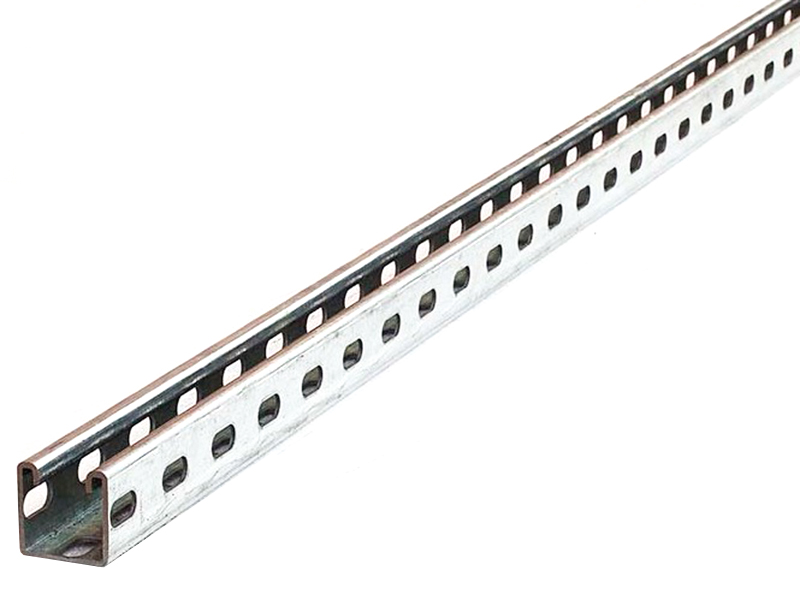

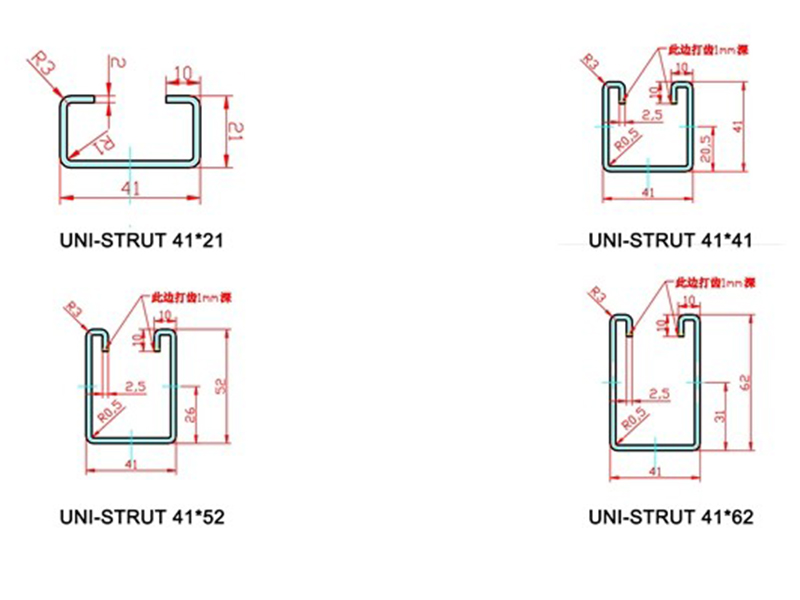

导轨（Solar Rail）：C/U型带卡槽结构，用于固定光伏板夹具。
斜梁（Purlin）：Z型或Σ型，承担主结构荷载。

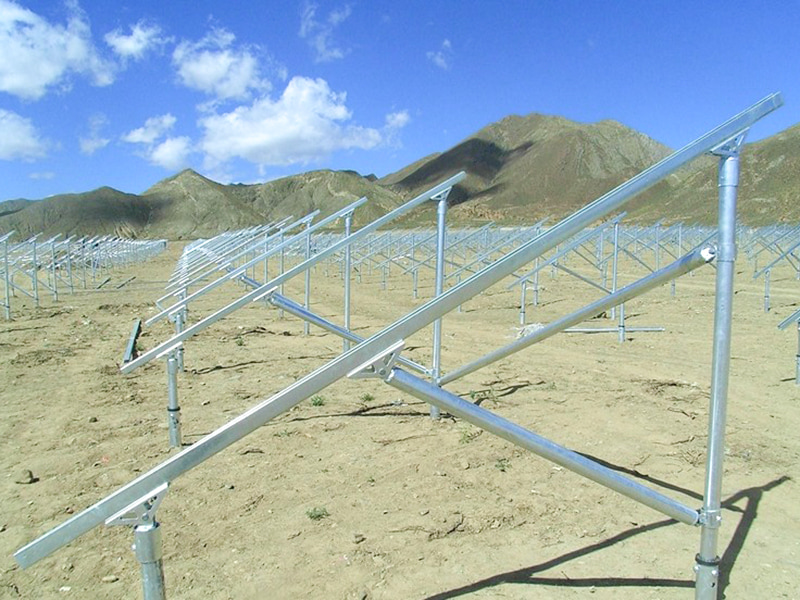

地桩（Ground Screw Sleeve）：方管/圆管带连接孔，锚定地面支架。
https://example.com/pv-profile-types.png (示意图：常见光伏支架型材)
高强度轻量化设计
材料厚度：0.8-3.0mm（铝合金常用2.0mm，钢制1.5-3.0mm）。
抗拉强度：550MPa级高强钢（如S550GD+AZ150）或6061-T6铝合金。
成型后减重30% vs 热轧型材，降低运输与安装成本。
耐腐蚀工艺保障
轧辊镜面抛光（Ra≤0.4μm）+ 微量润滑，保护镀铝镁锌层（≥150g/m² AZ150）。
辊缝间隙动态补偿，避免材料表面划伤。
智能柔性生产
快速换模系统：更换全套轧辊≤30分钟，切换不同截面（如C型转Z型）。
伺服可变截面技术：单条生产线可生产长度渐变型材（如斜坡用梯形导轨）。
设备核心组成系统

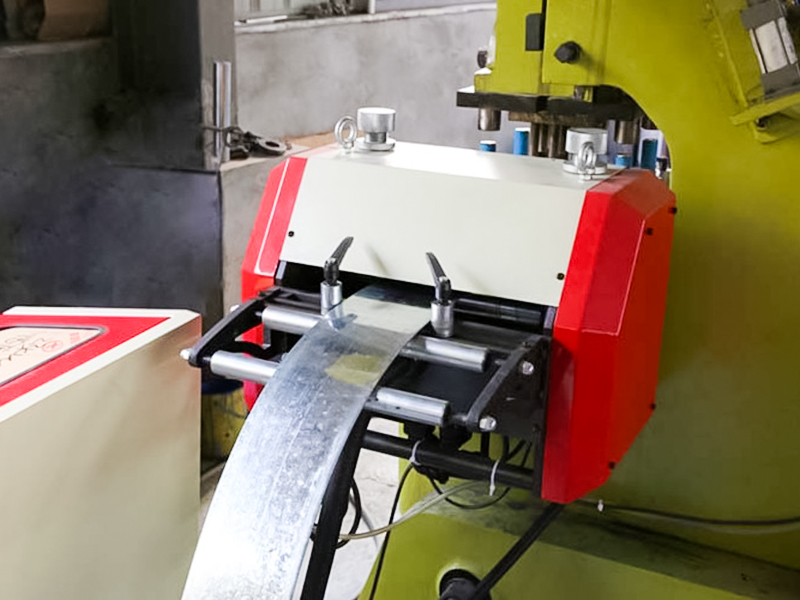

双头开卷机：自动切换卷料，支持铝/钢卷混线生产，带EPC纠偏。

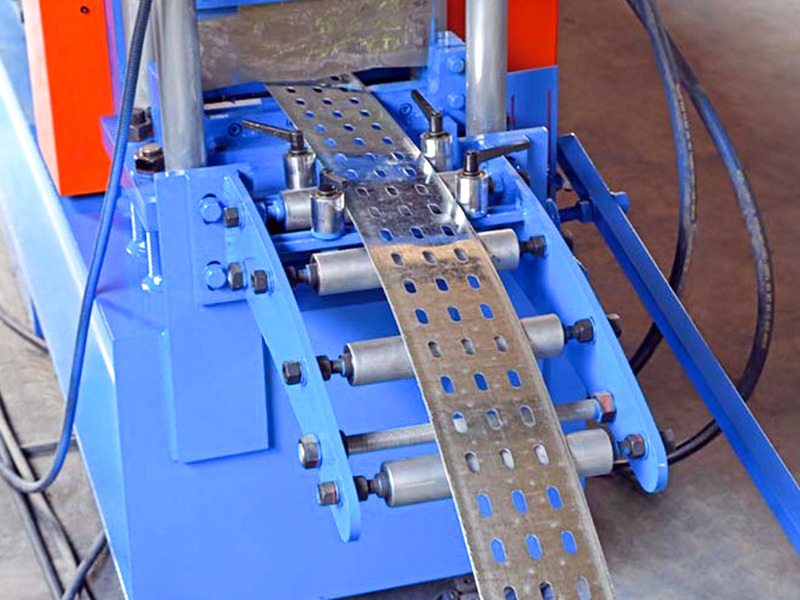

高精度矫直机：9-11辊矫平，消除卷材屈服应力，平直度≤0.5mm/m。

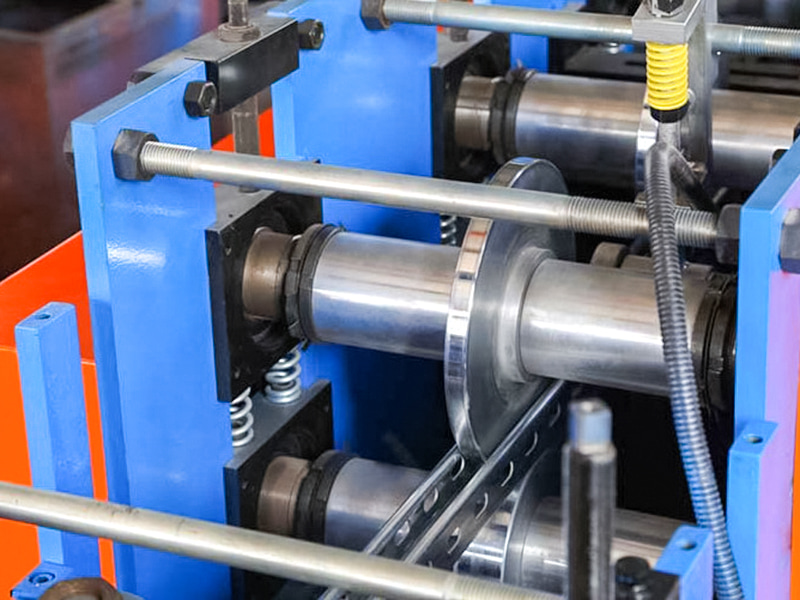

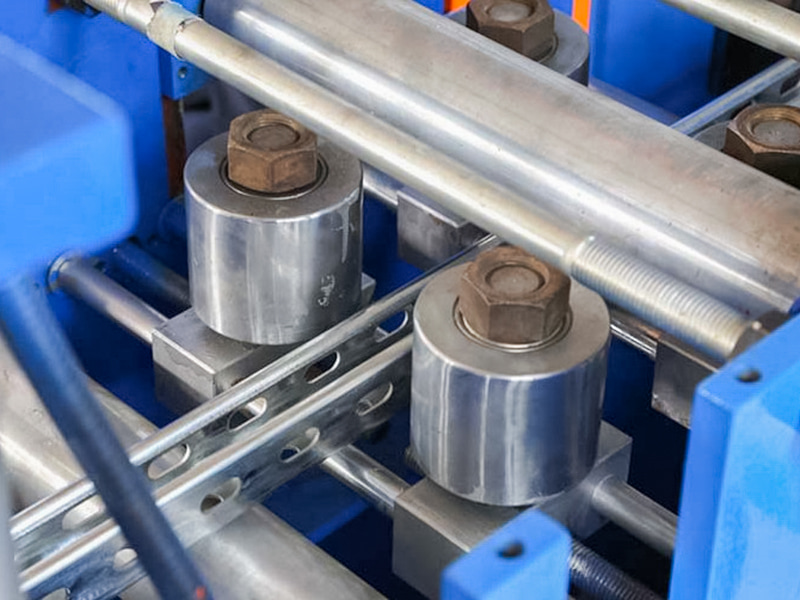

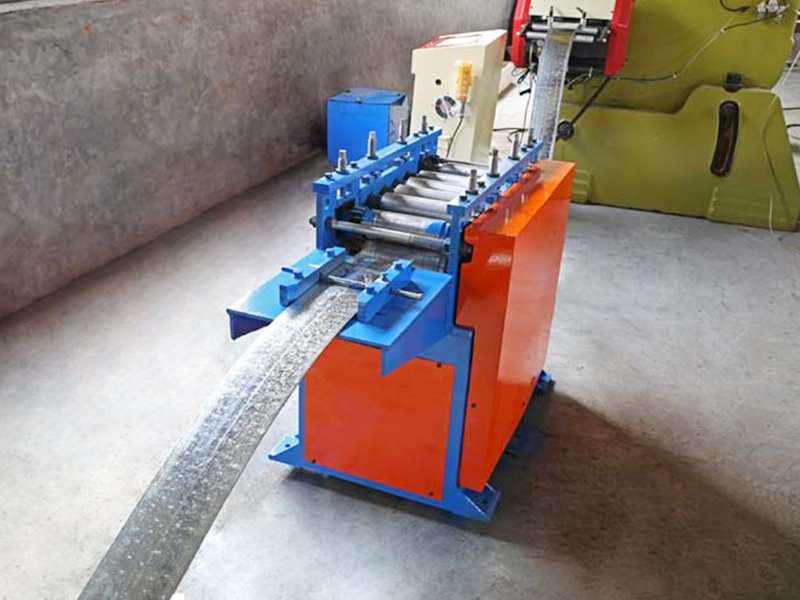

成型主机架：16-24组硬质合金轧辊（SKD11材质），分三阶段：预冲孔 → 冷弯成型 → 定径校准

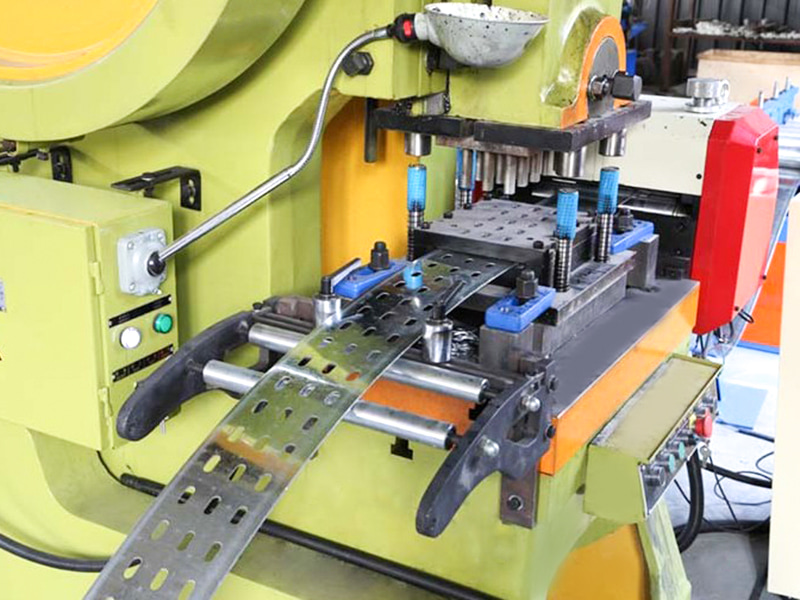

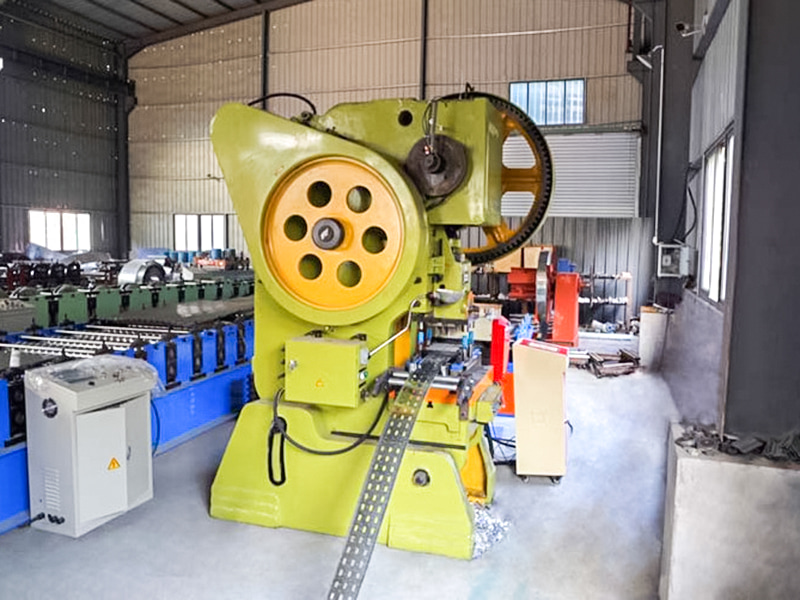

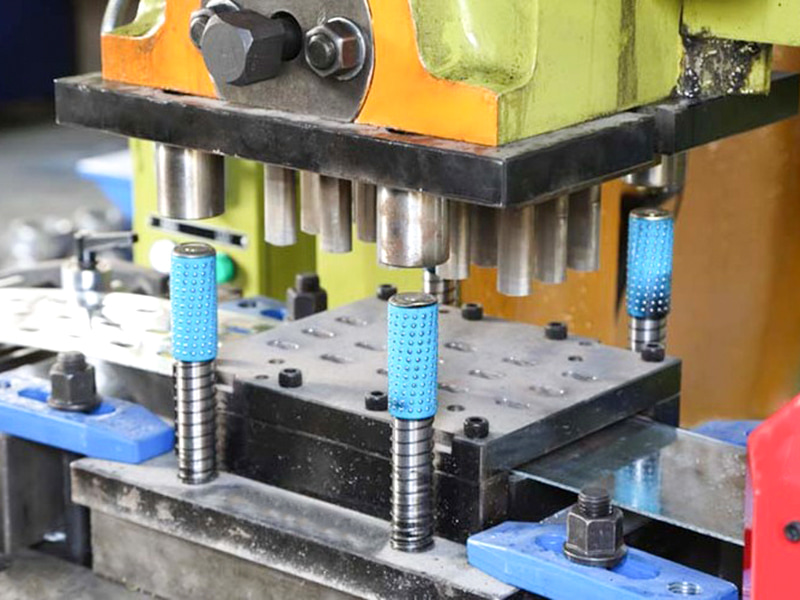

在线冲孔/冲缺口单元 伺服液压系统同步冲连接孔、排水孔、接地标志孔，孔位精度±0.2mm。

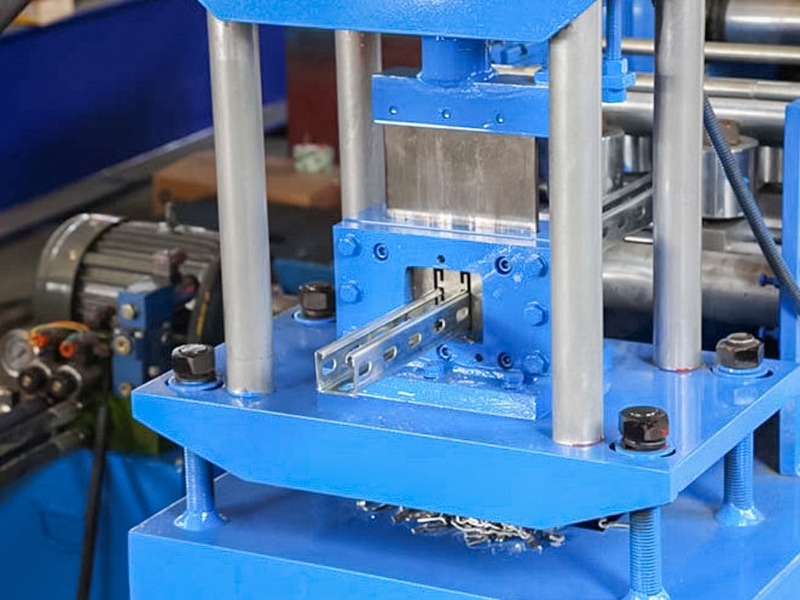

伺服跟踪切断：飞锯/激光切割（切铝合金专用），切口无毛刺，长度误差±0.3mm。
自动码垛机器人：按型材类别分区堆垛，配备防刮伤吸盘（处理表面涂层）。
智能控制系统：集成MES系统，实时监控能耗/良品率，支持远程诊断。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 40#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12MoV | 真空淬火 |
| 主轴 | φ80，40Cr | 调质处理 |
| 成型组数 | 22 | |
| 主机功率 | 18.5KW, K 系列 | |
| 传动方式 | 链条&齿轮 | |
| 切断方式 | 液压切断 | 液压站电机 22kW |
| 冲孔方式 | 液压冲孔 | |
| 开卷机 | 10吨，小车上料 | 液压站电机 5.5kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 40米 | |
| 主机重量 | 约16吨 | |
| 原材料厚度 | 2.0-2.5mm | Q235 镀锌卷 |
| 生产速度 | 16~20米/分钟 | |
