核心功能与技术特点

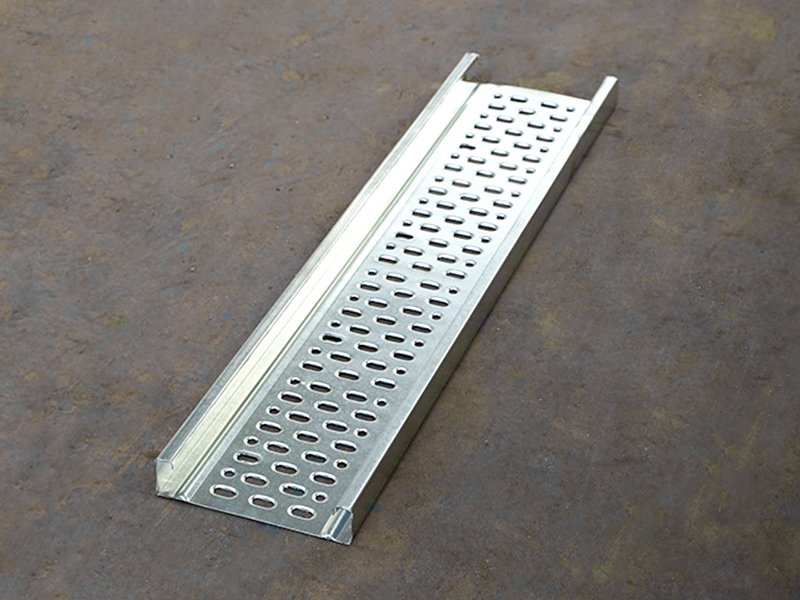

1). 高强度承重结构

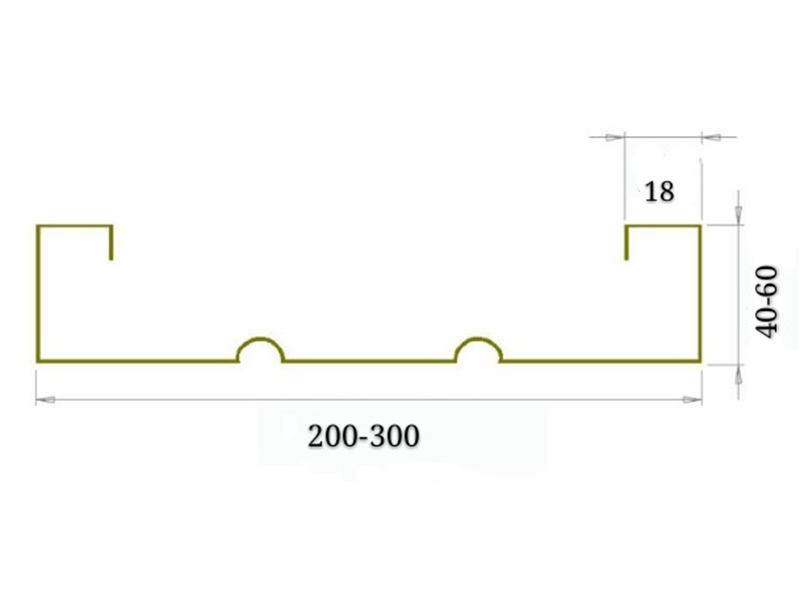

纵向加强筋：3-5条梯形凸筋，提升抗弯强度（承载≥1吨/㎡）。
端头U型包边：防止钢板割伤工人，增强边缘刚性。
防滑设计：表面压制菱形/圆点防滑凸纹（高度≥1.2mm），摩擦系数＞0.5。
2). 高效连续生产
生产线速度20-40米/分钟，单机日产量超3000㎡（相当于替代6000块木板）。
自动定尺切断，长度定制范围（1.0m-3.0m），误差±1mm。
3). 防腐适配性
基板预涂环氧底漆或热浸镀锌（锌层≥60μm），成型过程无损涂层。
可选在线喷塑单元，实现双面防腐（适应潮湿/酸碱环境）。

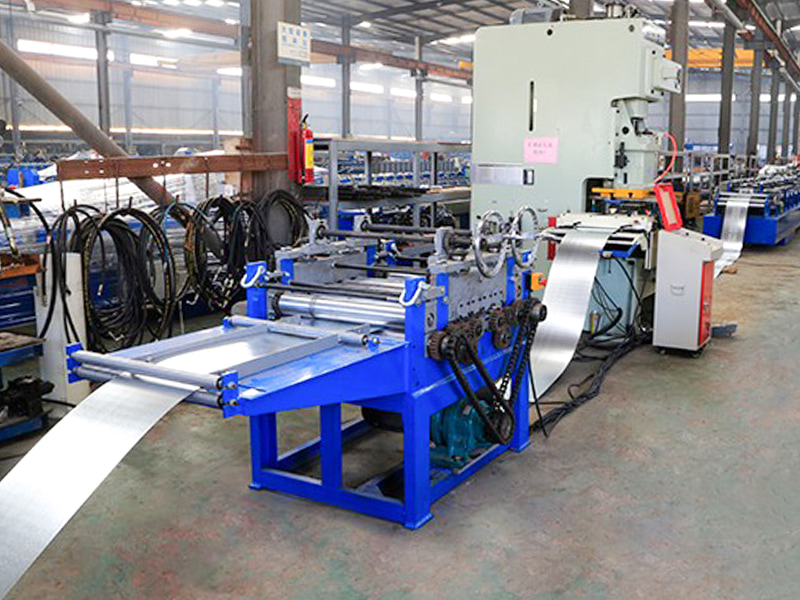

设备核心系统构成
重型开卷机：承载5-8吨钢卷，液压扩卷+自动对中，张力控制防变形。

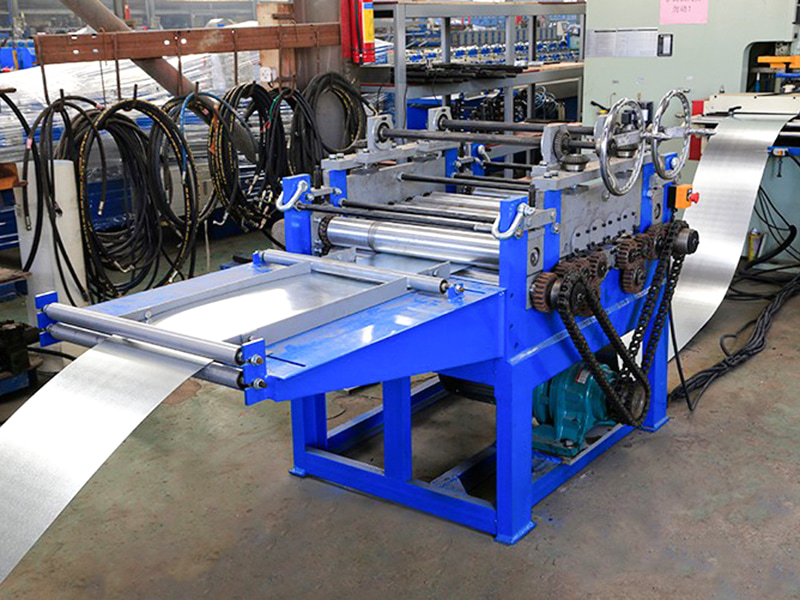

九辊矫平机：消除卷材内应力，确保基板平整度（≤2mm/m）。

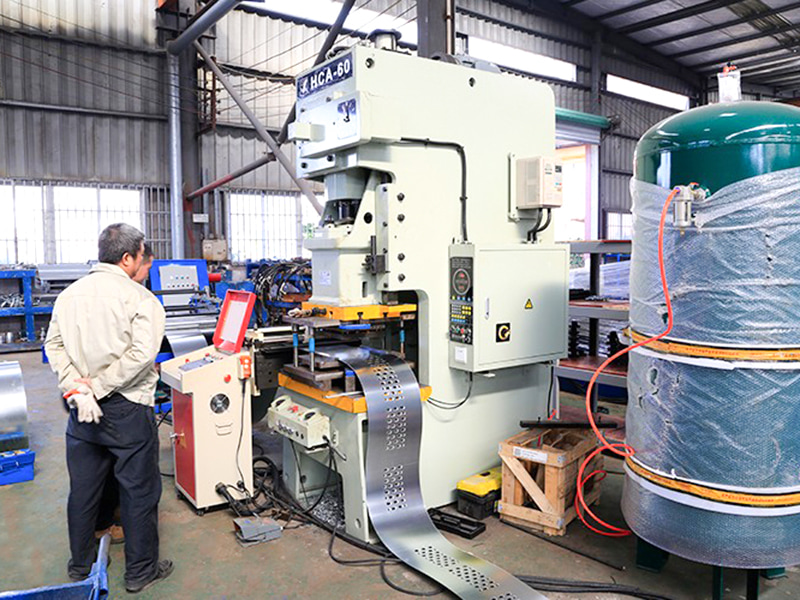

冲孔/冲缺口单元：同步冲出连接孔（便于绑扎固定）及排水孔（防积水），孔距精度±0.5mm。
防滑纹压制系统（核心模块）：采用液压凸模或辊压印花，实时压力反馈控制纹路深度一致性。

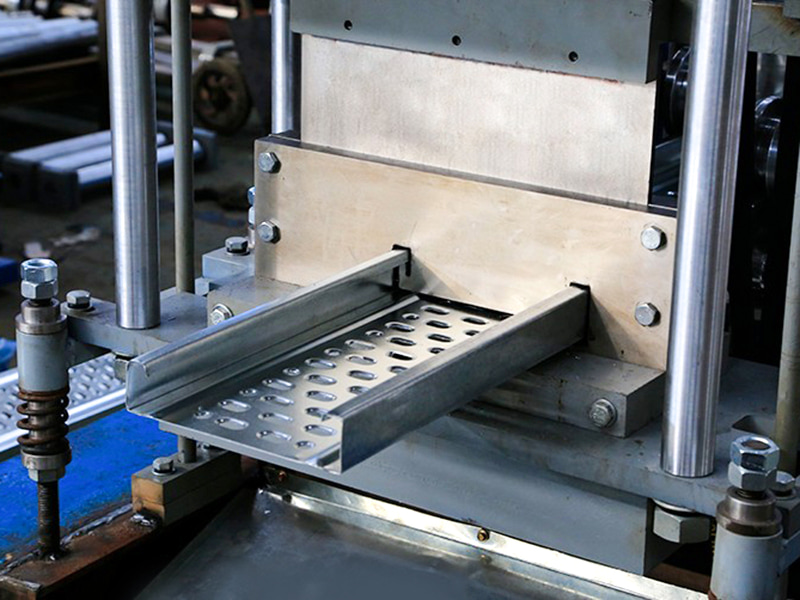

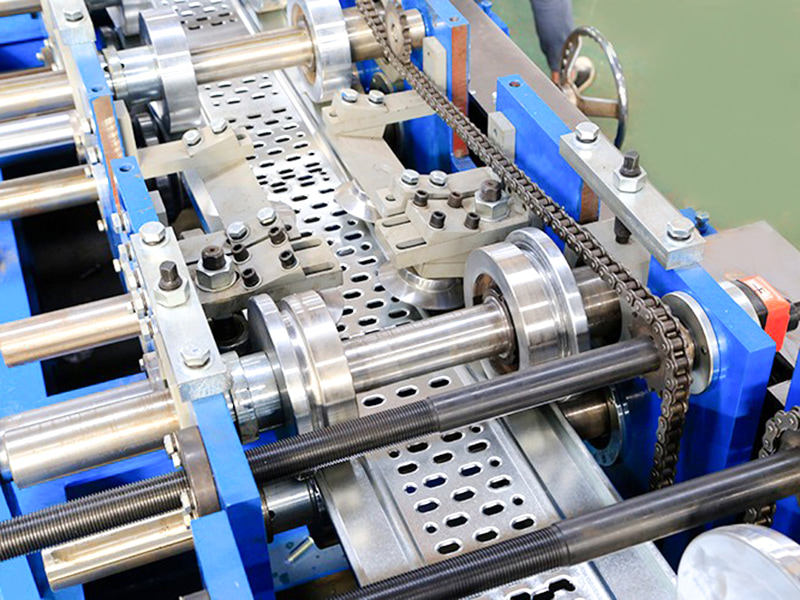

加强筋成型主机：12-18组轧辊渐进压制纵向加强筋，辊轮材料Cr12MoV（HRC58-62），耐磨损。
端头包边机：折弯机构将板端180°卷包钢带（厚度同基板），消除毛刺隐患。
液压定尺切断：双缸同步剪切，切口平整无变形（无毛刺飞边）。
自动堆垛系统：气动吸盘或机械手分层堆叠，每垛高度可调（通常1.2m）。
PLC智能控制 触屏：设定参数（长度/数量/防滑纹模式），故障自诊断，产量自动统计。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 40#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12MoV | 真空淬火 |
| 主轴 | φ90，40Cr | 调质处理 |
| 成型组数 | 18 | |
| 主机功率 | 18.5KW, K 系列 | |
| 传动方式 | 链条&齿轮 | |
| 切断方式 | 液压切断 | 液压站电机 7.5kW |
| 冲孔方式 | 液压冲孔 | |
| 开卷机 | 10吨，小车上料 | 液压站电机 5.5kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 35米 | |
| 主机重量 | 约12吨 | |
| 原材料厚度 | 1.5-2.5mm | Q235 镀锌卷 |
| 生产速度 | 约 18米/分钟 | |
