核心功能与技术特点
1). 多截面兼容生产
梯级式（Ladder Type）：侧边+横档结构，散热优，承重强（厚度1.0-3.0mm）。
托盘式（Tray Type）：底部冲孔钢板，防尘散热平衡（厚度0.8-2.5mm）。
槽式（Channel Type）：全封闭结构，防电磁干扰（厚度1.2-2.0mm）。
2). 高强度轻量化设计
加强筋/波纹压制：提升侧板抗弯强度30%（无需增加厚度）。
材料利用率≥98%，比传统焊接工艺省料15%。
3). 防腐零损伤成型
轧辊镜面抛光（Ra≤0.3μm）+ 纳米涂层，保护镀锌层（≥80μm）完整性。
弯角渐进成型技术，避免镀层开裂（盐雾测试≥1000小时）
设备核心系统构成：

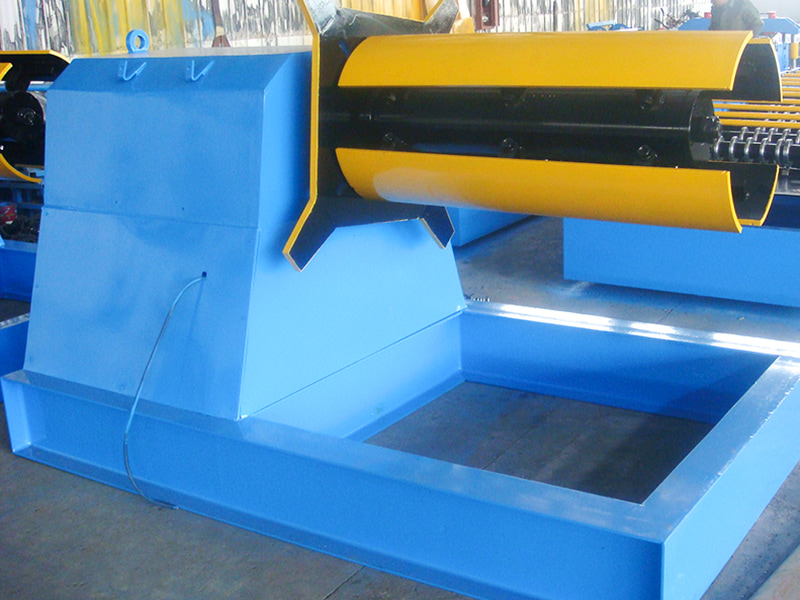

智能开卷机：液压胀轴+EPC纠偏，适应0.5-3.0mm厚卷材。

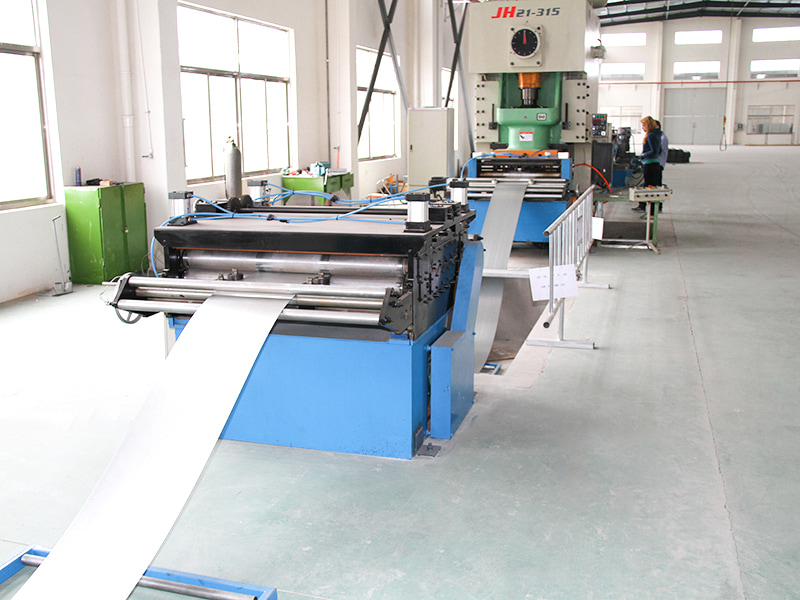

高刚性矫平机：11辊矫直，消除材料内应力，平直度≤0.8mm/m。

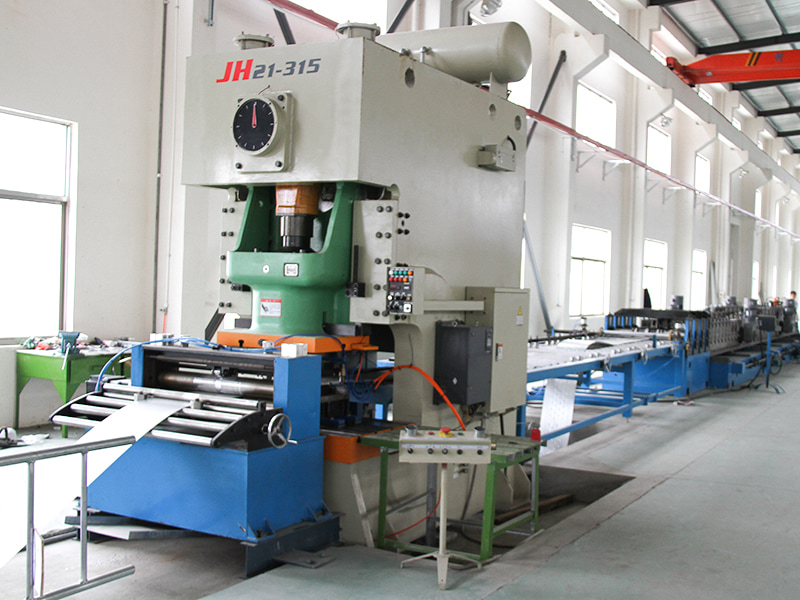

在线冲孔单元（核心模块）：伺服步冲/模冲，生成散热孔/接地孔（孔径5-20mm，精度±0.2mm）。
波纹加强系统：液压或机械式压制侧板纵向波纹（深度2-5mm），提升承载能力。

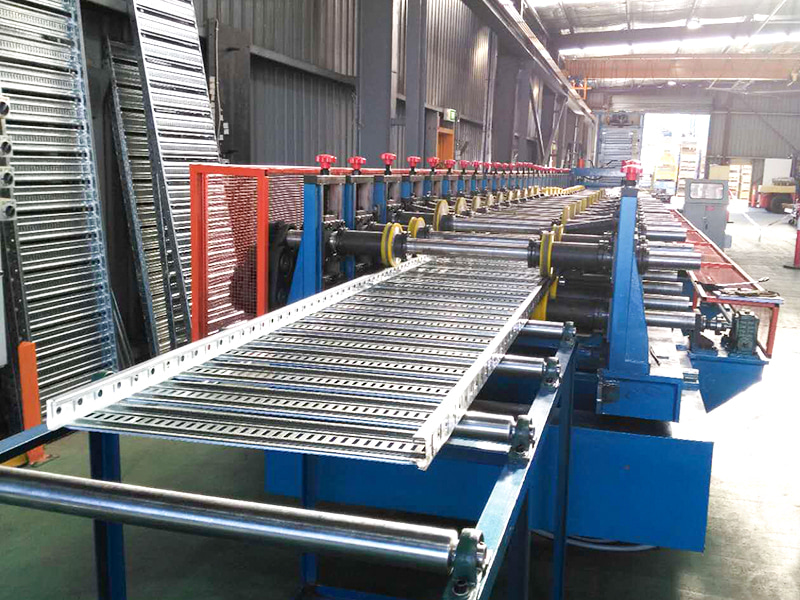

多辊成型主机：14-22组硬质合金轧辊（SKD11），分阶段弯折底板→侧板→锁扣边。
定尺切断系统：液压剪/飞锯（厚板专用），长度定制（2m/4m/6m），误差±0.5mm。
自动码垛机：气动夹具分层堆叠，防刮伤表面处理。
智能控制系统：集成CAD图纸解析，一键切换桥架类型/尺寸，实时监控轧辊温度振动。
行业应用价值：
工程增效：单机日产桥架5-8公里，缩短项目周期50%（对比传统制造）。
安全升级：标准化互锁结构，避免施工现场切割焊接火花引发的火灾风险。
寿命倍增：冷弯一体成型无薄弱点，使用寿命达25年（焊接桥架约10年）。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 45#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12MoV | 真空淬火 |
| 主轴 | φ80，40Cr | 调质处理 |
| 成型组数 | 24 | |
| 主机功率 | 44KW, K 系列 | |
| 传动方式 | 链条&齿轮 | |
| 切断方式 | 液压切断 | 液压站电机 7.5kW |
| 冲孔方式 | 液压冲孔 | |
| 开卷机 | 10吨，小车上料 | 液压站电机 5.5kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 40米 | |
| 主机重量 | 约 25吨 | |
| 原材料厚度 | 0.5-2.5mm | Q235 镀锌卷 |
| 生产速度 | 约 10米/分钟 | |
