设备组成

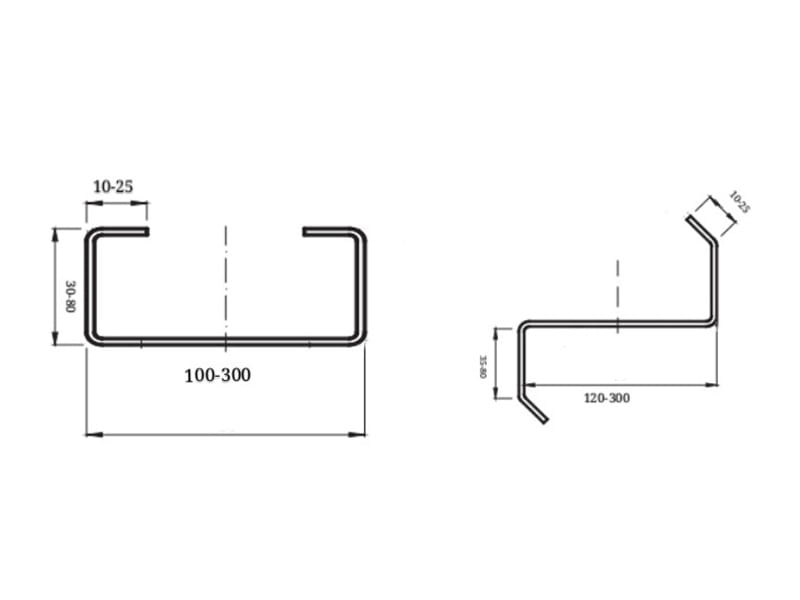

CZ型设备在标准冷弯产线基础上，搭载了最核心的机架互换系统与斜切切断系统，完整组成如下：
1). 双端放料开卷机：承载大卷径带钢，配备动力或不动力放卷及阻尼制动。
2). 液压矫平送料机：消除板材内应力，确保进入成型区的板面平整。

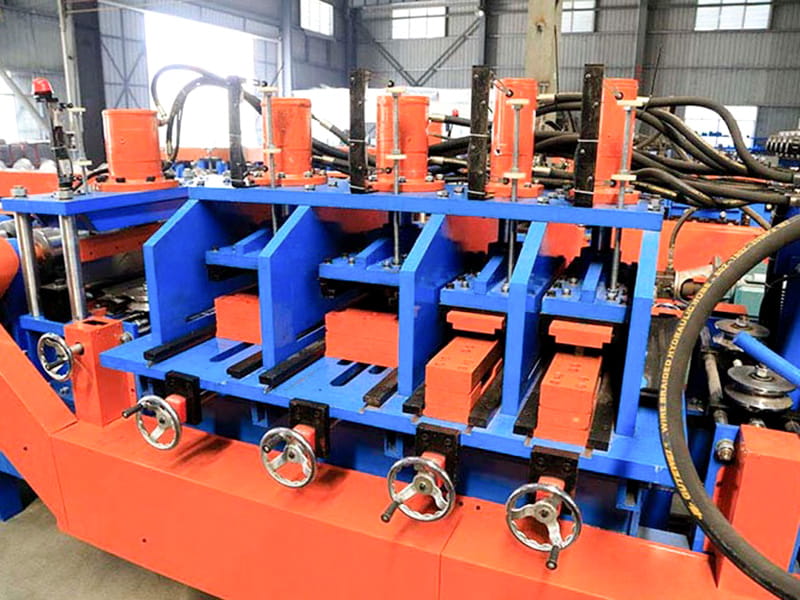

3). 伺服变位冲孔系统：配备可调式多工位模具，支持C型腹板长条孔及Z型翼缘搭接孔的快速切换定位。

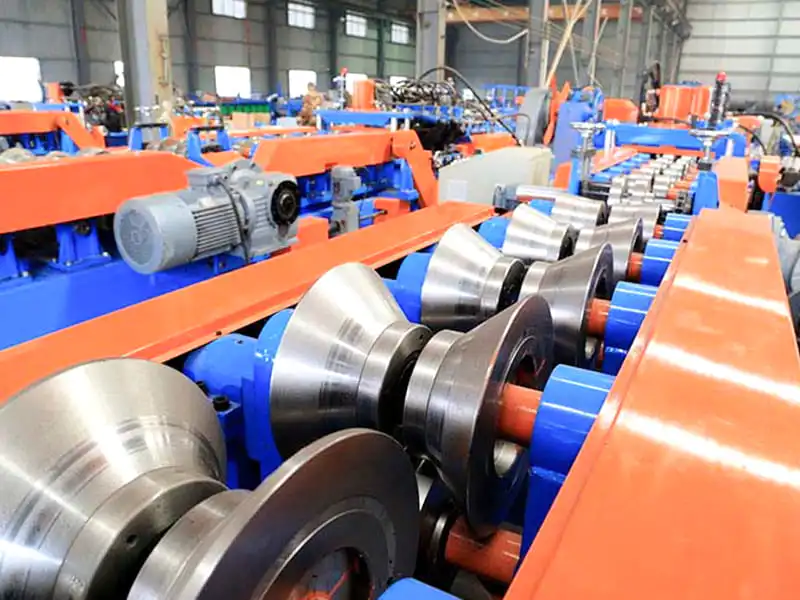

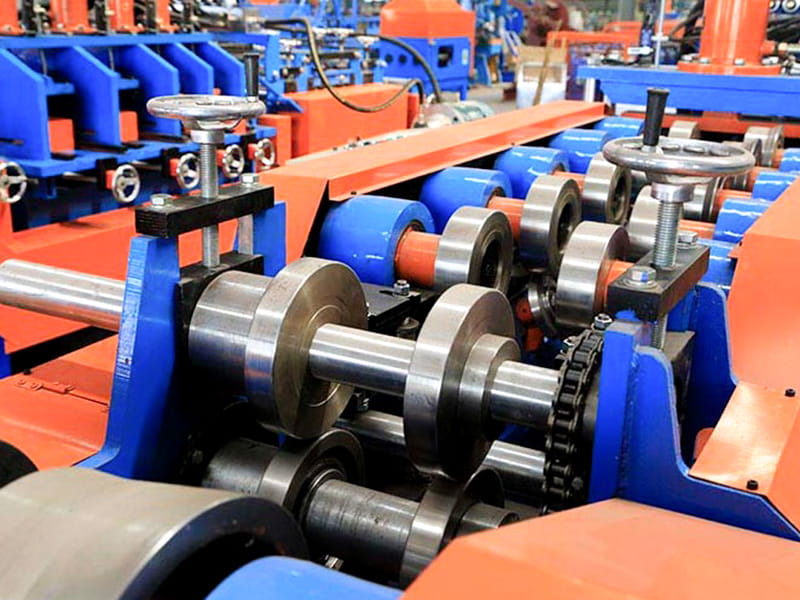

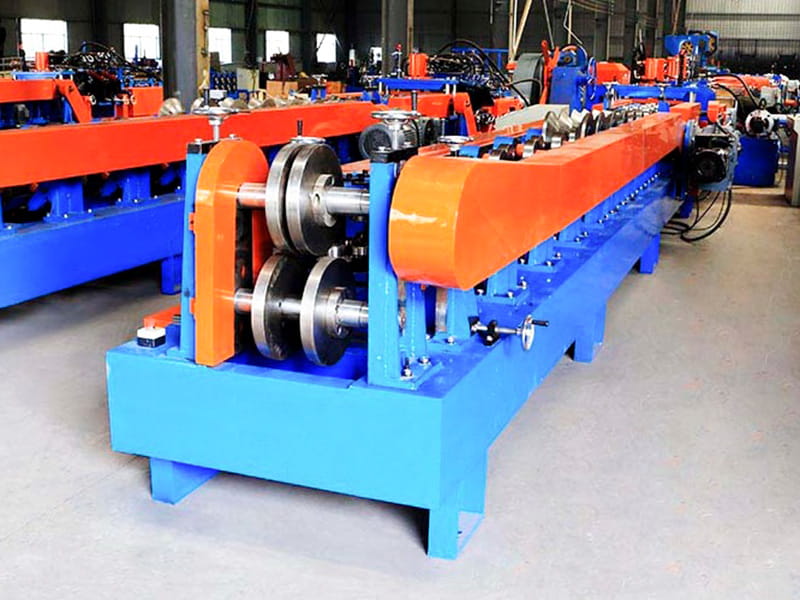

4). 辊压成型主机（核心技术区）：
翻转式（高端型）：整体牌坊机架安装于大型回转支承之上，通过液压驱动翻转±180°，实现C/Z辊系的瞬间切换，换型时间≤15分钟。
抽拉式（经济型）：两套独立辊组安装于抽拉底座上，换型时横向抽出替换，时间约2~3小时，适合规格少、换型频率低的生产场景。
5). 液压可调角度切断机（关键差异点）：不同于普通垂直剪切，该机切断刀座可依据Z型檩条搭接需求，在±15°~30°范围内调整斜切角度，确保切口斜边精准对应搭接缝隙，现场安装无需修整。

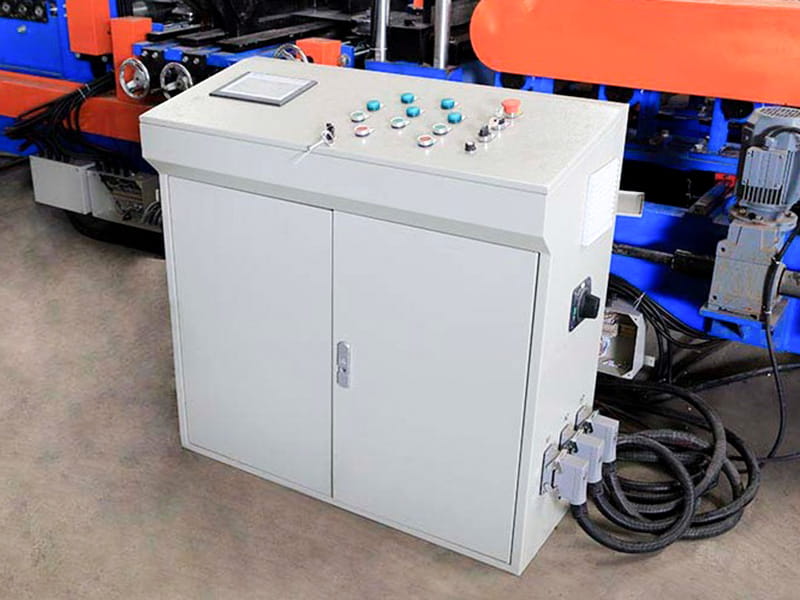

6). PLC全自动电控系统：内置C型和Z型独立工艺数据库，一键调用参数，联动控制辊缝、冲孔及切断角度。
标准工艺路径：
开卷 → 整平送料 → 伺服冲孔 → 多道次辊弯成型（C或Z）→ 可调角度斜切/直切切断 → 成品出料
核心技术优势
1). 高效柔性的切换机构：针对CZ型均带卷边的特性，翻转式结构无需拆卸沉重辊轮，通过机架整体旋转即可切换，极大降低了人工劳动强度，使小批量、多批次的Z型定制单成为高利润增长点。
2). 精准的搭接斜切工艺：角度可调的液压剪确保了Z型檩条两端的斜面平整无毛刺。设备出厂前均经过斜切角度标定，保证搭接处缝隙≤1.5mm，彻底杜绝了因切割偏差导致的螺栓穿不上或受力不均问题。
3). 兼顾C型高精度：虽然采用翻转结构，但回转支承锁紧后，成型段的牌坊刚性极高，生产的C型檩条翼缘垂直度及卷边饱满度仍可达到专机标准。
技术参数
| 名称 | 参数 | 备注 |
| 机架 | 40#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12Mo1V1 | 真空淬火 |
| 主轴 | φ90，40Cr | 调质处理 |
| 成型组数 | 20 | |
| 主机功率 | 25kW, 变频 | |
| 主驱动齿轮箱 | K107 | |
| 传动方式 | 1.2寸双排链传动 | |
| 切断方式 | 液压切断 | 液压站电机11kW |
| 冲孔方式 | 液压冲孔 | |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 25米 | |
| 主机重量 | 约 12吨 | |
| 原材料厚度 | 3.0mm | Q235 镀锌卷 |
| 原材料宽度 | 175mm~480mm | |
| 生产速度 | 25~30米/分钟 |
