设备组成与工艺流程
1. 液压放料开卷机：承载并涨紧彩涂钢卷，配备阻尼制动，确保料带恒张力输出。

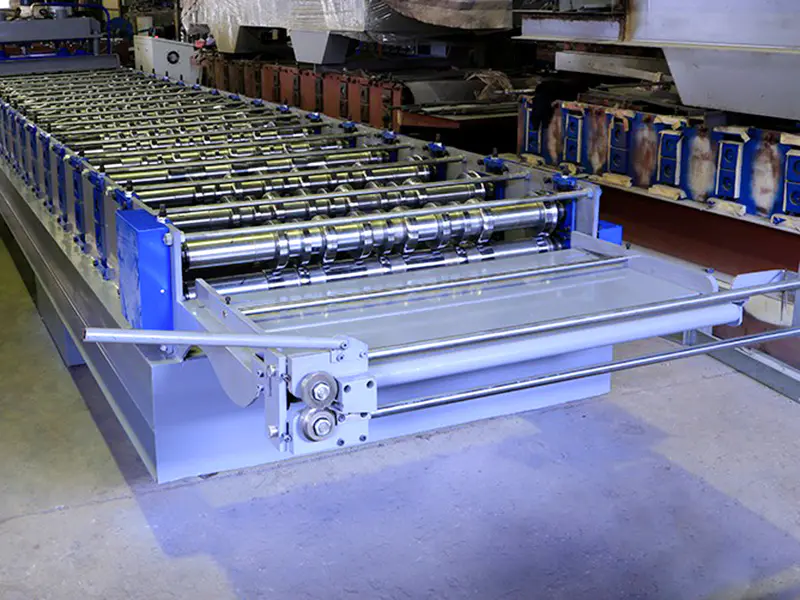

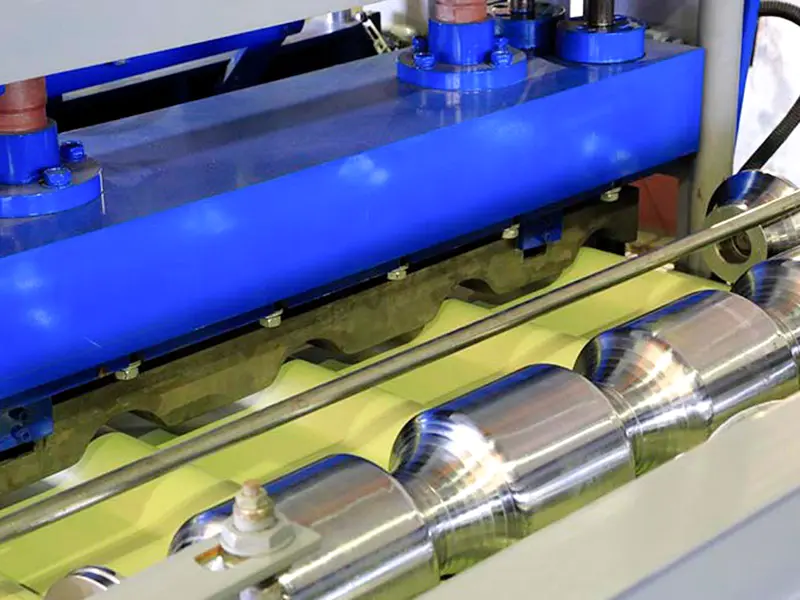

2. 伺服送料与预冲压系统：本设备采用高精度伺服送料配合平板预冲压工艺。

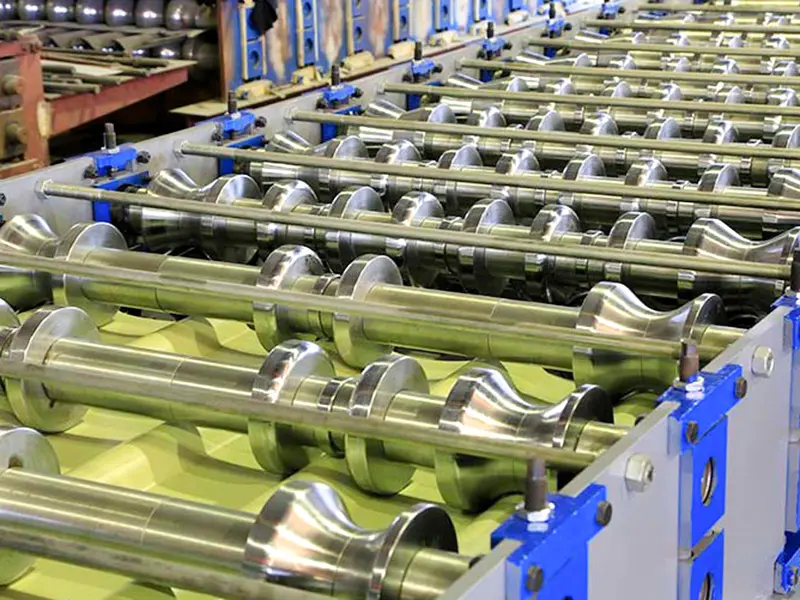

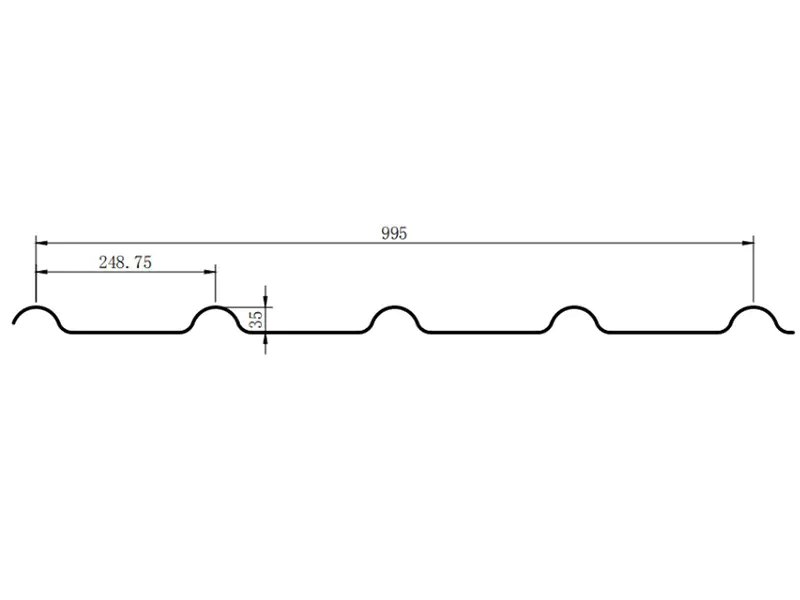

3. 辊压成型主机（技术核心）：采用整体加厚墙板/牌坊机架，配置14~18道次渐进式成型轧辊。
轧辊工艺：辊面经五轴CNC雕刻成型，精准模拟“筒瓦圆弧”与“边缘折边”的复杂渐变曲面，并非简单的圆弧车削。轧辊表面经镜面抛光并镀硬铬（或碳化钨喷涂），确保在大变形量下彩涂面漆零划伤。
抗挠设计：针对S形截面对两侧轧辊产生的巨大侧向挤压力，主轴采用≥φ85mm的大直径合金钢，充分保障弧顶左右高度对称。

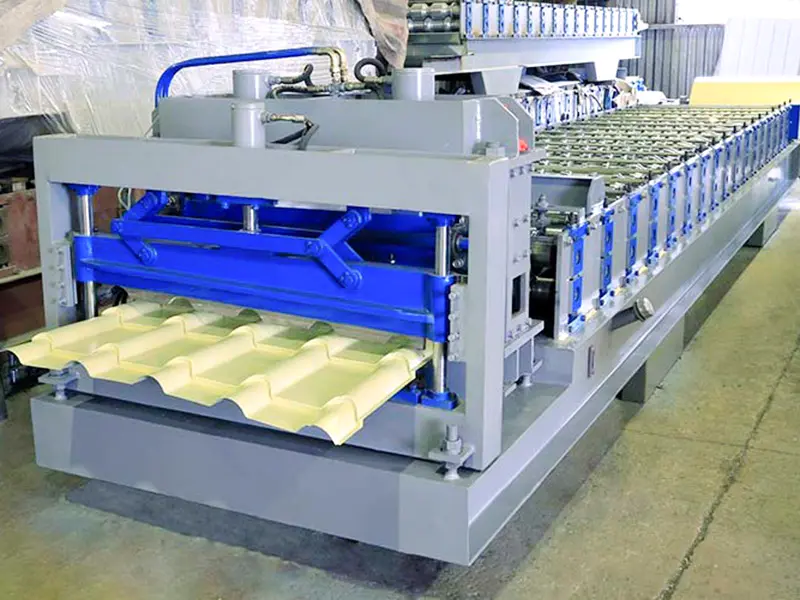

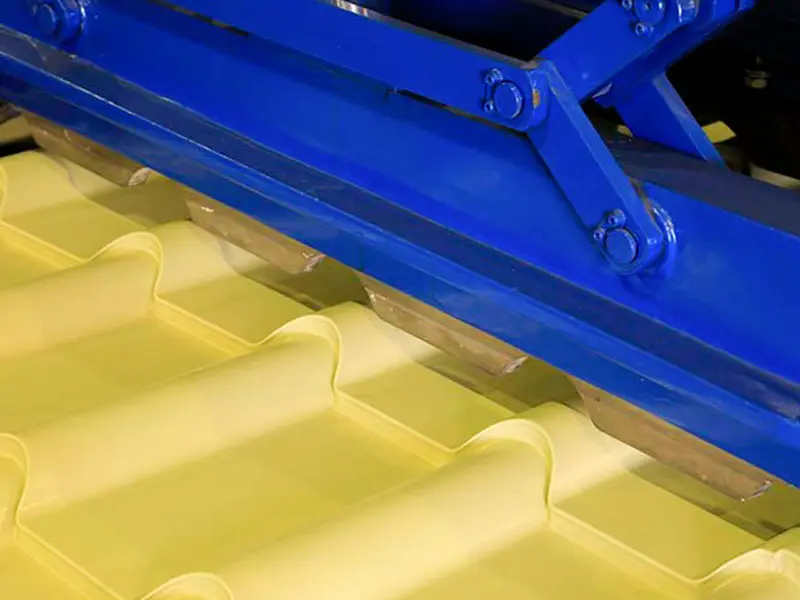

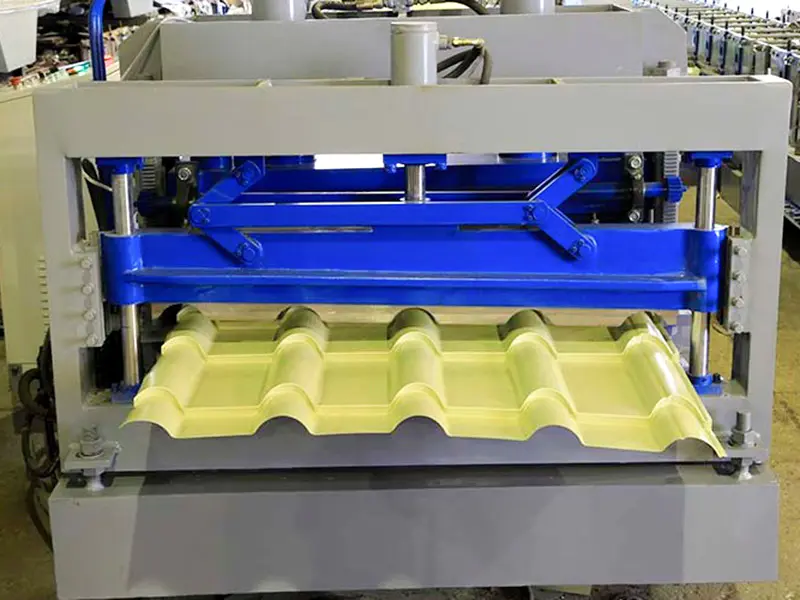

液压仿形切断机（关键差异点）：舍弃传统平口剪，配备与成品截面完全吻合的弧形刀模（仿形冲剪）。切断时沿瓦型轮廓垂直冲切，确保筒瓦端部圆弧完好无损、无压扁塌角。
4. PLC全自动双模电控系统：内置定尺切断与定孔距冲孔双套逻辑算法，触摸屏一键设定生产长度与片数，具备自动故障诊断及计数功能。
标准工艺路径：
开卷 → 伺服精确定位 → 平板预冲压 → 多道次S形弧面辊压成型 → 液压仿形切断 → 成品叠放出料
应用领域

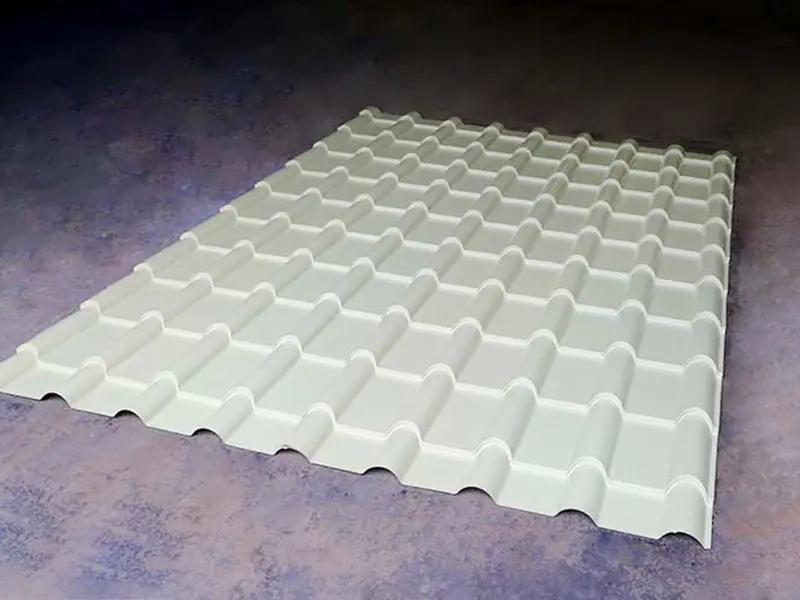

该设备生产的金属琉璃瓦广泛应用于对建筑外观有较高要求的场景：
仿古文旅建筑：风景区游客中心、古镇商业街、寺庙道观修缮、中式园林会所。
高端住宅地产：独栋别墅、联排洋房、度假村酒店及庄园式会所的坡屋面系统。
城市更新与美化：老旧小区“平改坡”工程、沿街建筑立面仿古改造、公交站台及公园景观凉亭。
技术参数
| 名称 | 参数 | 备注 |
| 机架 | 45#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | 高质量45#钢 | 精加工，淬火，镀硬铬 |
| 主轴 | φ75，45# steel | 精加工，淬火 |
| 成型组数 | 14 | |
| 主机功率 | 7.5kW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机4kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 20米 | |
| 主机重量 | 约 9吨 | |
| 原材料厚度 | 0.5-0.8mm | Q235 镀锌卷 |
| 生产速度 | 5~8米/分钟 |
