核心功能与技术特点
- 高速连续成型
工作速度：30-150米/分钟（是普通成型机的3-5倍）
驱动方式：伺服电机分轴同步控制（每道轧辊独立驱动）
优势：8小时可生产5,000-15,000㎡屋面板，满足大型项目快速施工需求。
- 高精度截面控制
成型精度：±0.5mm/米（保障屋面拼接严密性）
关键技术：

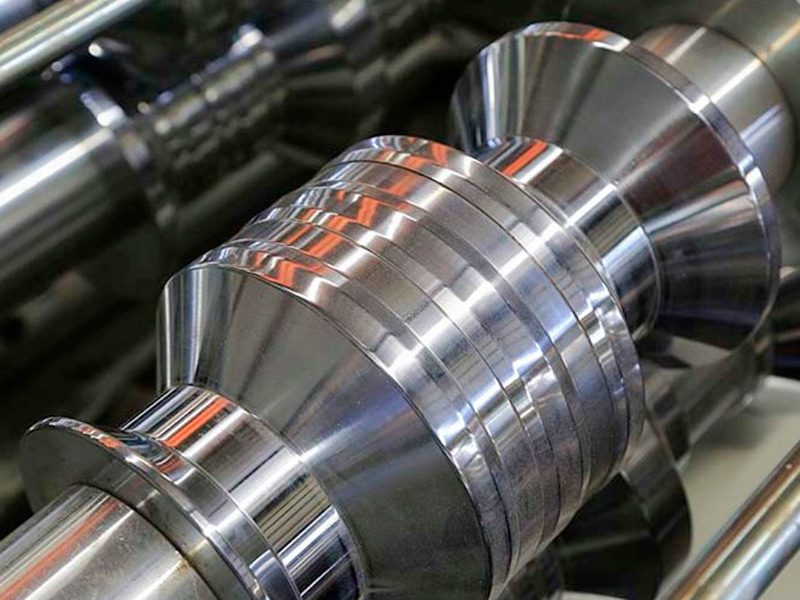

轧辊CNC研磨加工（精度±0.01mm）
在线激光测厚+闭环反馈系统（实时补偿板材厚度波动）

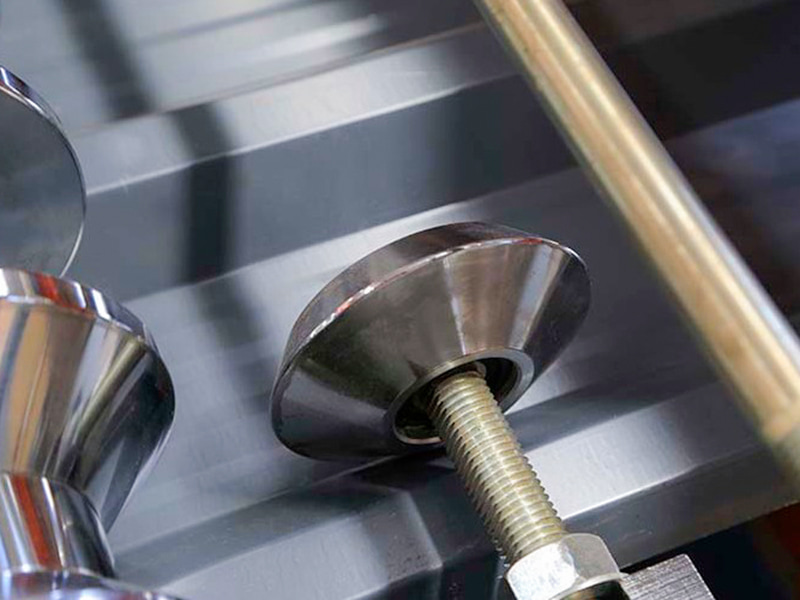

动态液压侧向定位（防止跑偏）
- 智能自动化
自动换模系统（选配）：15分钟内切换不同板型（如760型→820型）
IoT远程监控：实时采集数据（速度、故障率、产量），支持手机端管理。
自动润滑系统：精准喷射轧辊润滑剂，减少磨损。
核心结构组成：
开卷校平单元：液压开卷机+17辊矫直机（消除卷材应力，板头板尾平整度误差≤1mm/m²）
伺服送料机：夹送辊+编码器，送料精度±0.3mm（保障每段切口位置准确）

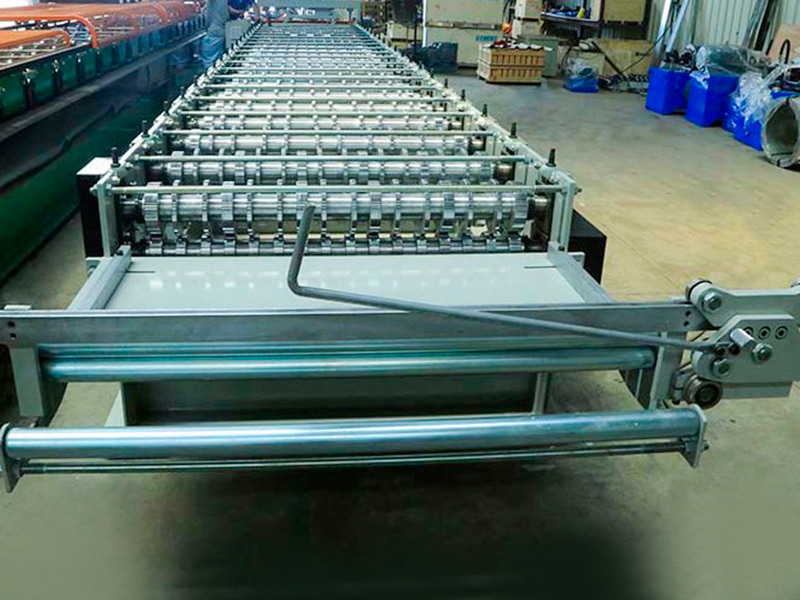

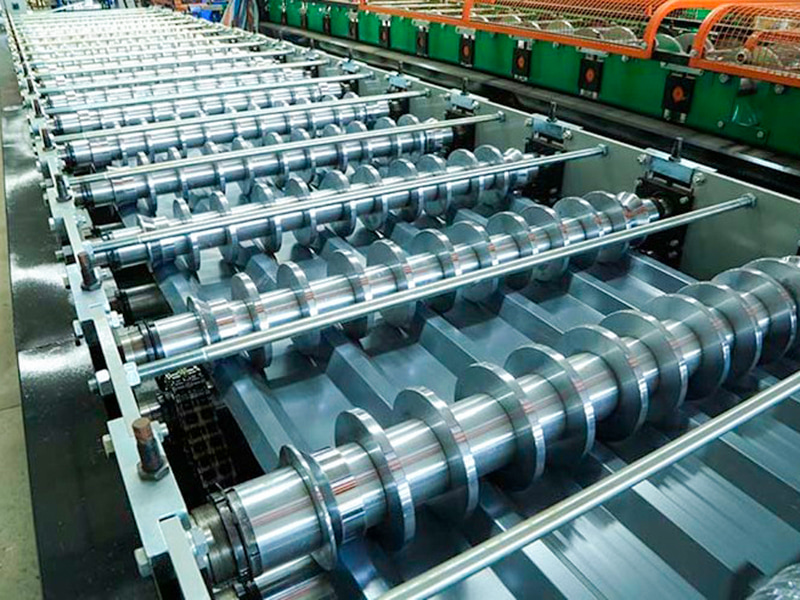

成型主机（核心部分）：20-30组轧辊阶梯式排列，分粗成型→精整型→定尺段
液压切断系统：飞剪/气动剪（剪切瞬间不停机，切口毛刺≤0.1mm）

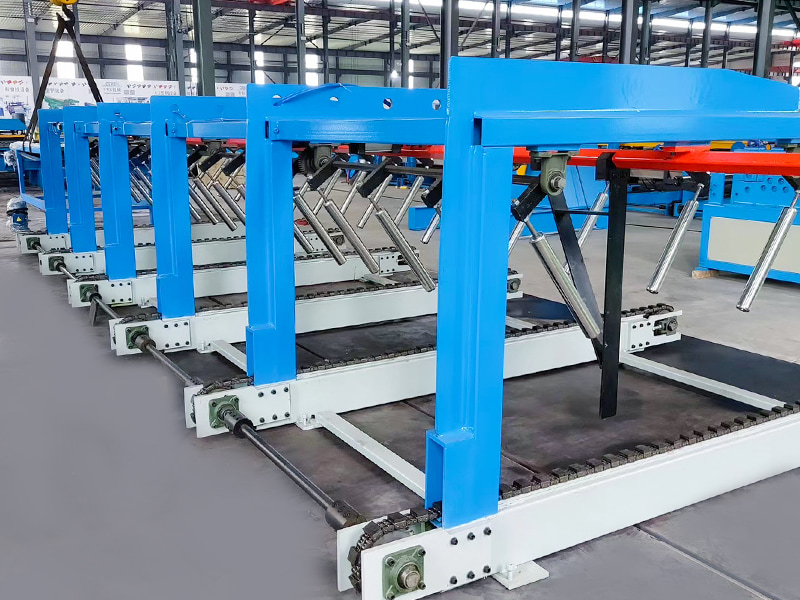

出料支架：型托架+变频输送（成品板无划伤堆积）
控制柜：工业PC+PLC（西门子1500系列），支持板型参数数据库调用
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 36#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12MoV | 真空淬火 |
| 主轴 | φ80，45# steel | 调质处理 |
| 成型组数 | 20 | |
| 主机功率 | 11KW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机 5.5kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 10吨，小车上料 | 液压站电机 5.5kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 20米 | |
| 主机重量 | 约 8吨 | |
| 原材料厚度 | 0.3-0.8mm | Q235 镀锌卷 |
| 生产速度 | 超 25米/分钟 | |
