核心功能与技术特点
1). 复合截面一体成型
主体墙板：厚度 2.0-8.0mm 高强钢板（Q550GJ/Q690），抗拉强度≥650MPa。
竖向加劲肋：冷弯成T型/U型肋（高度80-200mm），提升墙体抗屈曲能力。
水平抗剪带：辊压横向波纹（波长150-300mm），增强耗能能力。
2). 抗震性能优化设计
通过轧辊预设 “弱梁强墙”折弯线，引导地震能量定向释放（满足8级抗震）。
加劲肋间距智能调节（300-600mm），抑制墙体平面外失稳。
3). 高效数字化生产
BIM数据直驱：直接解析建筑模型数据，自动调整型材尺寸（高度适配层高变化）。
在线激光测厚+机器视觉定位，确保孔群位置精度±0.3mm（满足高强螺栓连接要求）。

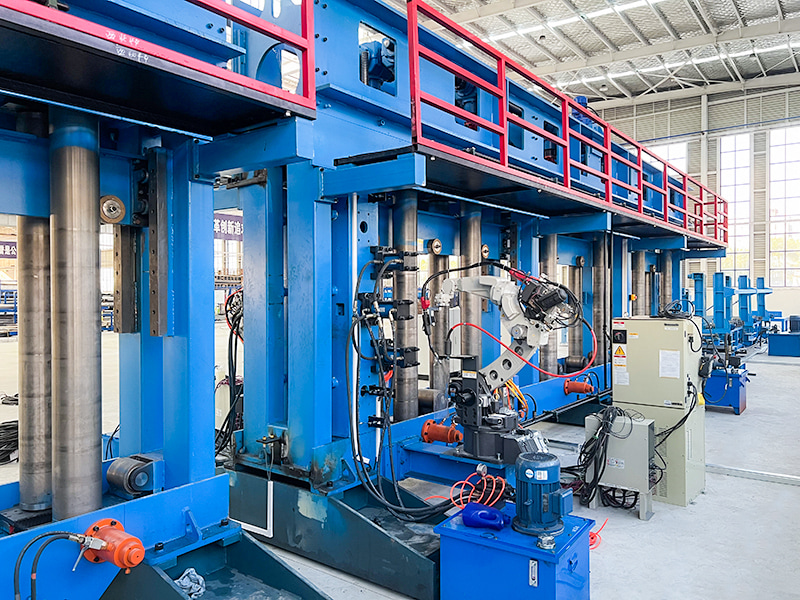

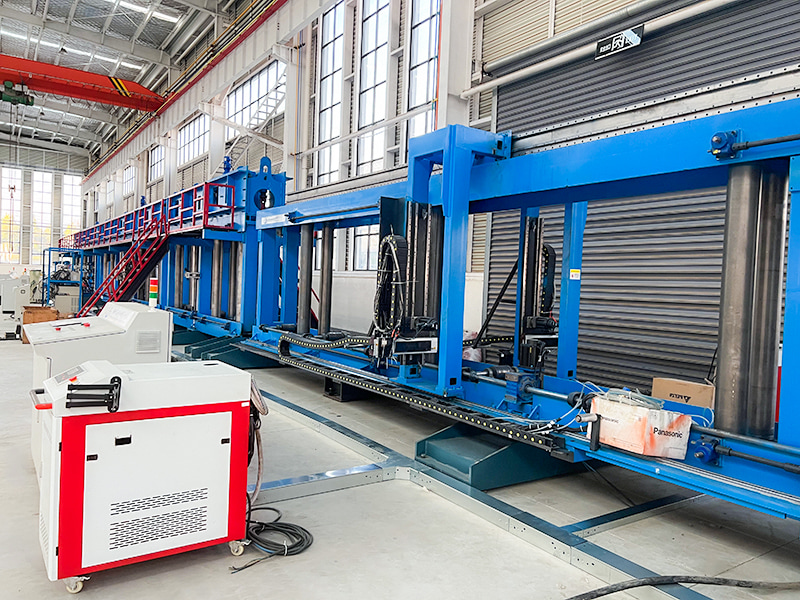

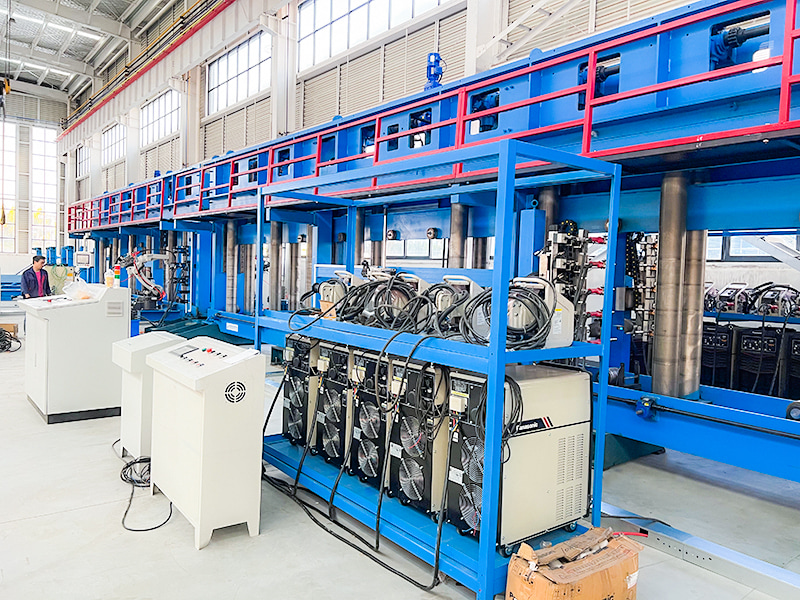

设备核心系统构成
重载开卷机：液压胀轴承载20-30吨钢卷（板宽1.0-1.5m），伺服张力控制防变形。
九辊强力矫平机：消除12mm厚板内应力，平直度≤1mm/㎡（激光校准）。
高精度冲孔单元：2000吨液压冲床：同步冲出螺栓孔、管线穿墙孔，支持50mm厚板冲切。
加劲肋成型主机：24-32组硬质合金轧辊（硬度HRC62），分步压制T/U型肋（深度公差±0.2mm）。
抗剪带波纹机：伺服变频压制水平波纹，波长可调（150/200/300mm），波深比1:8~1:10。
边界锁口折弯：四缸同步液压折弯，成型墙体连接边（折弯角度90°±0.5°）。
定尺等离子切割：水下等离子切割（厚度≤12mm），切口倾斜度≤3°，无热变形。
三维扫描质检：激光扫描比对BIM模型，生成全尺寸偏差云图（精度0.1mm）。
数字孪生控制系统：实时映射物理设备状态，预测轧辊磨损并自动补偿。
行业应用价值

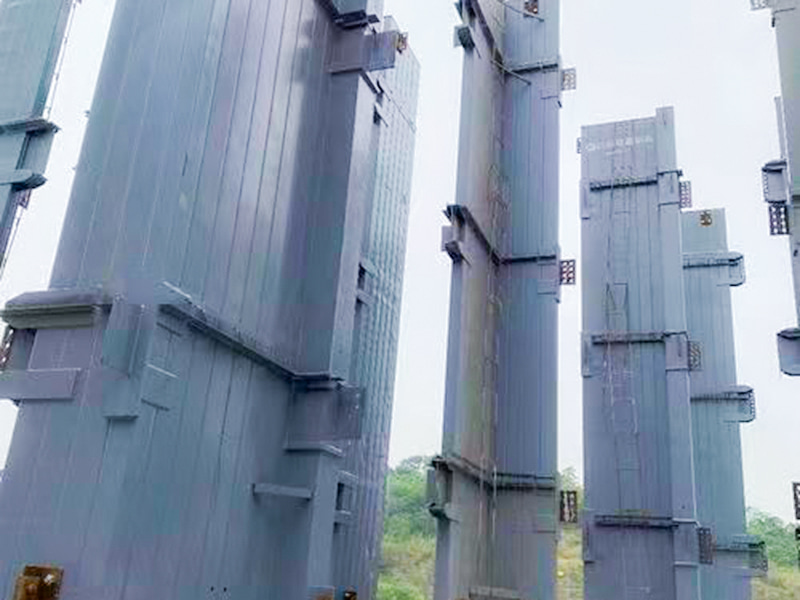

超高层建筑：自重降低60%，核心筒施工速度提升3倍（上海中心大厦应用案例）。
工业抗震：化工/核电厂房抗侧刚度提升200%，满足SL-2地震工况。
绿色转型：每平米减碳1.2吨，获LEED认证加分项。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 80#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12MoV | 真空淬火 |
| 主轴 | φ157，42CrMo | 调质 + 离子氮化 |
| 成型组数 | 22 | |
| 主机功率 | 42KW, K 系列 | |
| 主驱动齿轮箱 | K97 | |
| 传动方式 | 160型齿轮箱驱动 | |

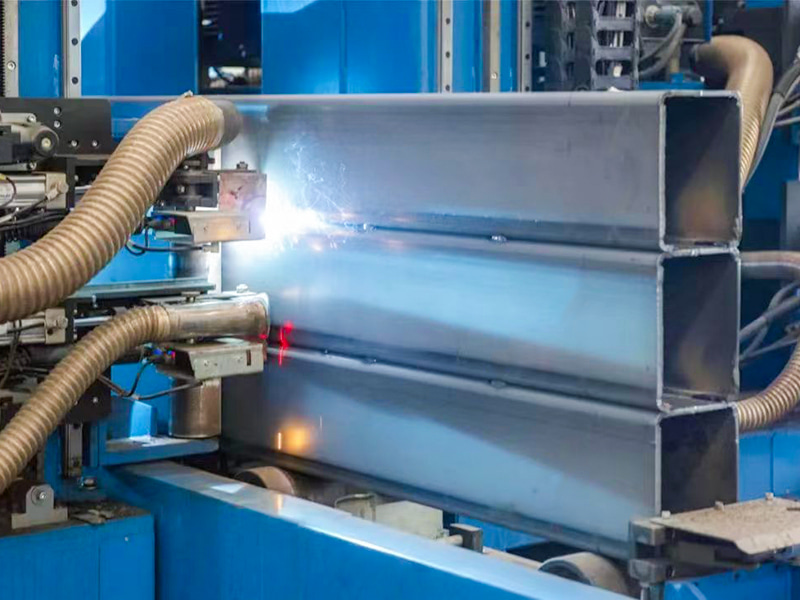

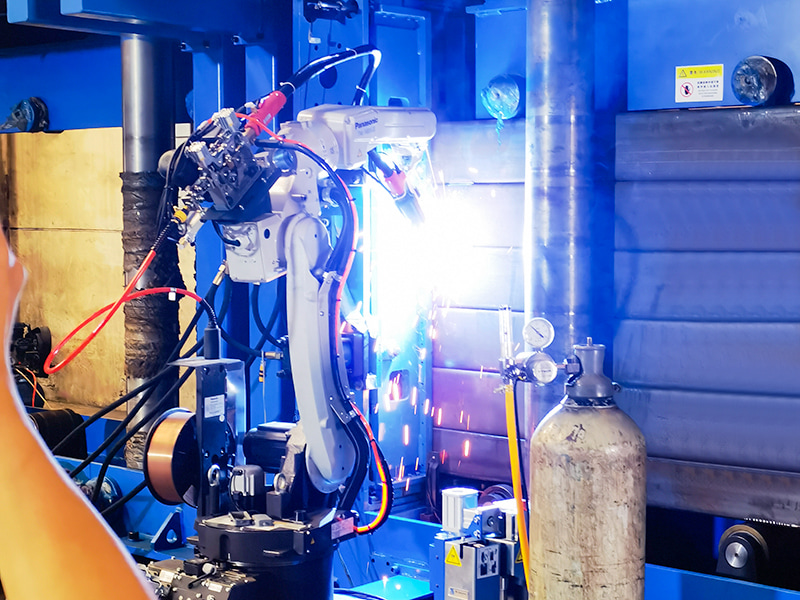

| 焊接方式 | 二氧化碳气保焊接 | |
| 上下料方式 | 液压翻转机 | |
| 切断方式 | 液压切断 | 液压站电机 7.5kW |
| 冲孔方式 | 激光割孔 | |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 70米 | |
| 主机重量 | 约 80吨 | |
| 原材料厚度 | 180-240 宽矩形管 | |
| 生产速度 | 约 80米/分钟 | |
