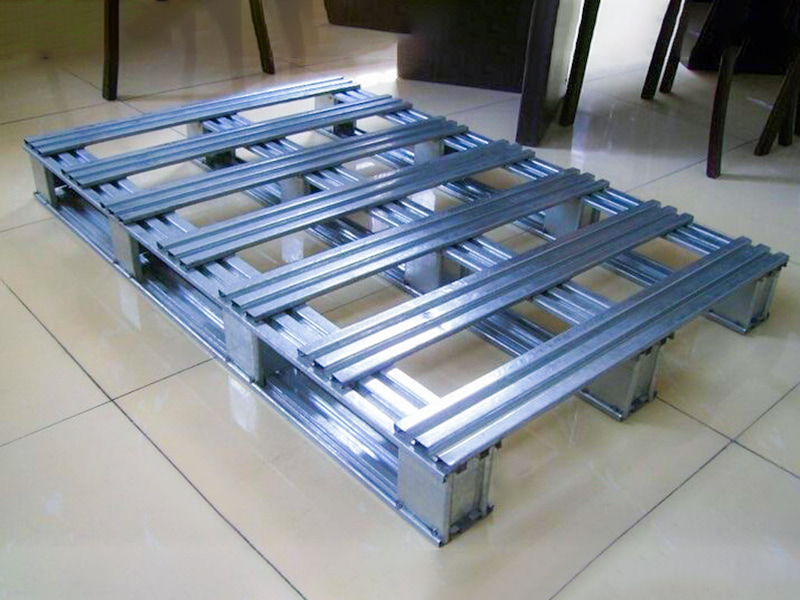

核心功能与技术特点：

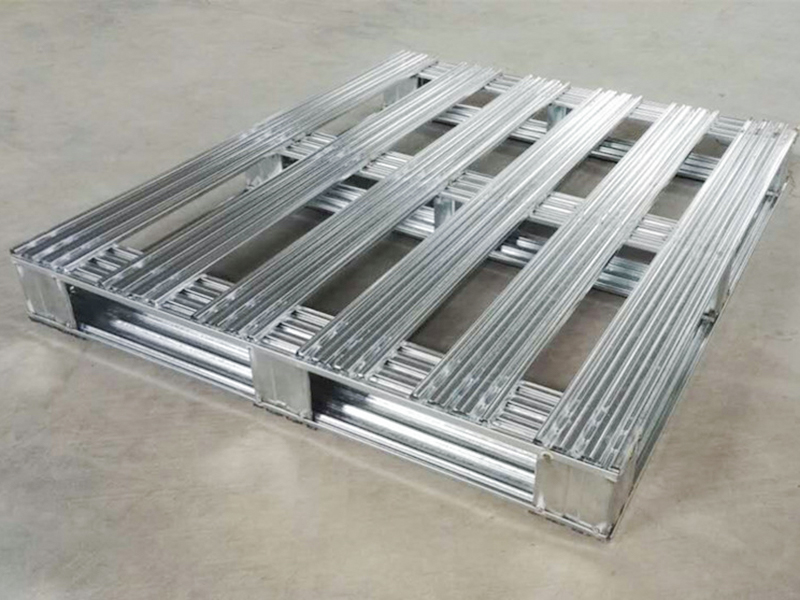

(1). 超强承载结构
面板加强筋：Ω型波纹凸筋（高度15-25mm），提升面板抗弯刚度300%。
横梁锁扣：自锁式燕尾槽设计，插接抗拔力≥5kN（无需焊接/螺栓）。
(2). 高效防腐工艺
基材：热浸镀锌板（锌层≥80μm）。
在线静电喷涂环氧涂层（厚度≥60μm），盐雾耐蚀≥1000小时。
(3). 智能柔性生产
快速换辊系统：切换托盘规格（1200×800/1200×1000mm）仅需20分钟。
激光编码打标：自动刻印承载等级（A/B/C级）及生产批次二维码。
设备核心系统构成
液压开卷机：液压胀轴承载5吨钢卷，EPC纠偏精度±0.3mm。

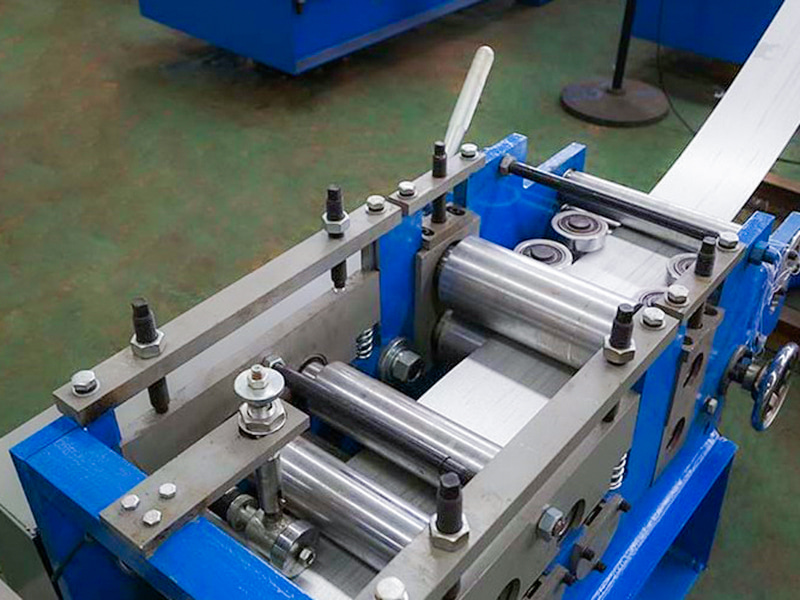

高强矫平机：9辊矫直2.0mm厚板，消除镰刀弯（平直度≤1mm/m）。

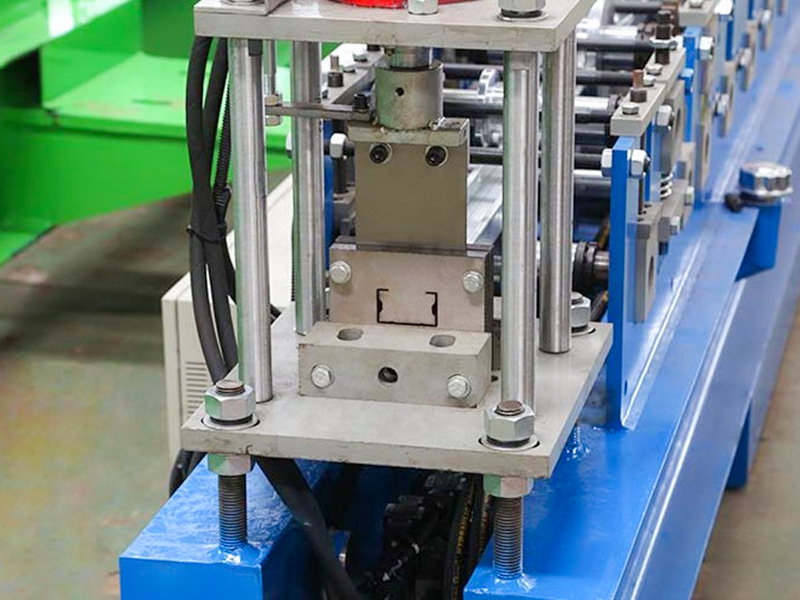

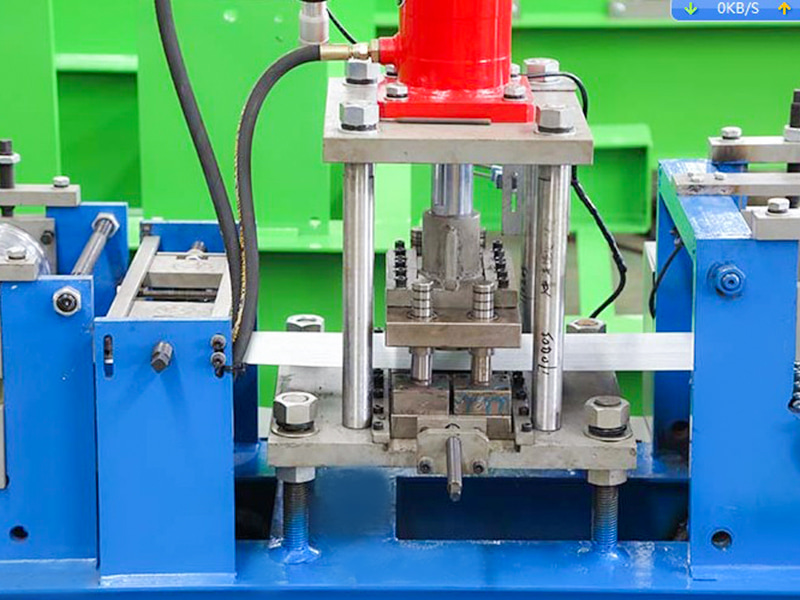

精密冲孔单元：伺服模冲同步冲出：
立柱连接孔（Φ12±0.1mm）
叉车孔（100×50±0.2mm）。

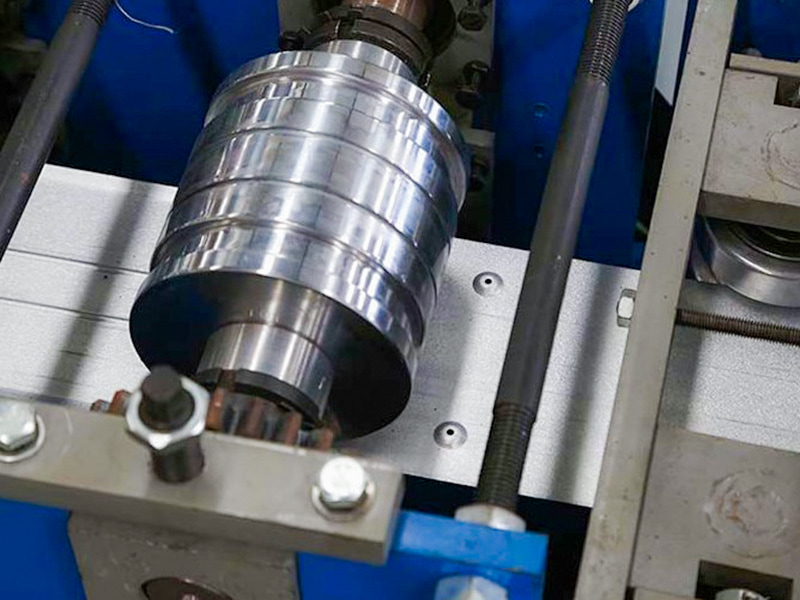

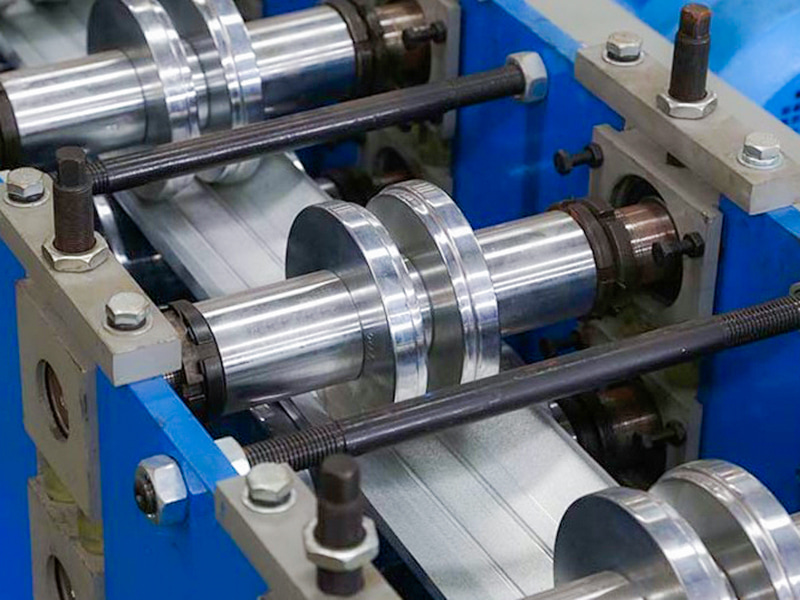

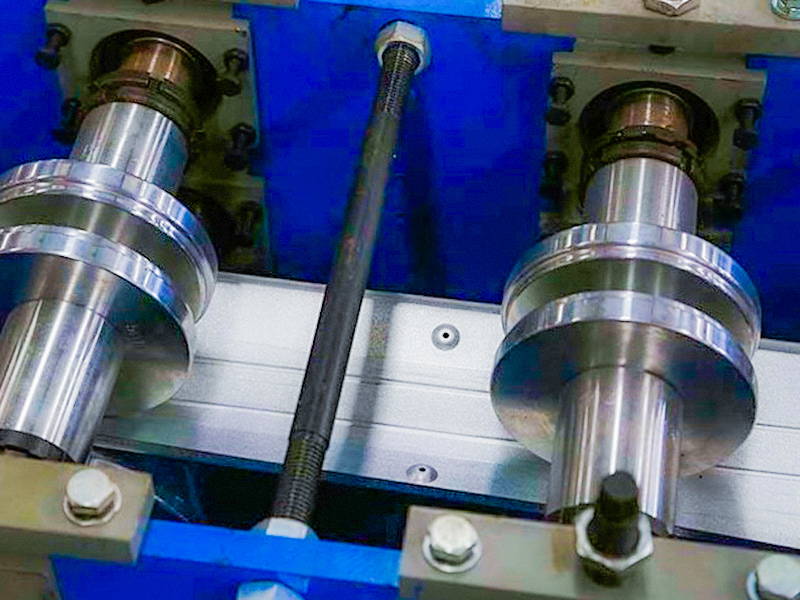

复合截面成型主机（核心模块）：18-22组硬质合金轧辊（SKD11），分步压制。
伺服定尺切断：飞锯切割（切口倾斜度≤0.5°），长度范围0.5-2.5m（误差±0.3mm）。
智能码垛机器人：视觉识别型材类别，分拣堆垛（立柱/横梁/面板分库管理）。
数字孪生控制系统：实时监测轧辊压力/温度，预测维护周期，故障停机率≤0.5%。
行业应用价值:
降本增效：单线产能 50-80米/分钟，比焊接工艺快15倍，降低制造成本40%。

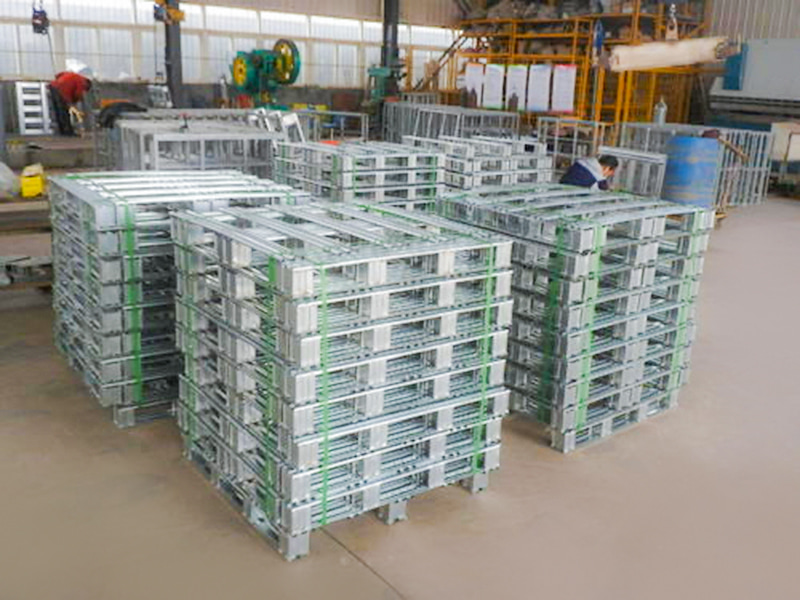

空间优化：可嵌套设计（空托盘堆高≥5层），仓储空间节省60%。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 40#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | Cr12MoV | 真空淬火 |
| 主轴 | φ75，40Cr | 调质处理 |
| 成型组数 | 20 | |
| 主机功率 | 18.5KW, K 系列 | |
| 传动方式 | 链条&齿轮 | |
| 切断方式 | 液压切断 | 液压站电机 22kW |

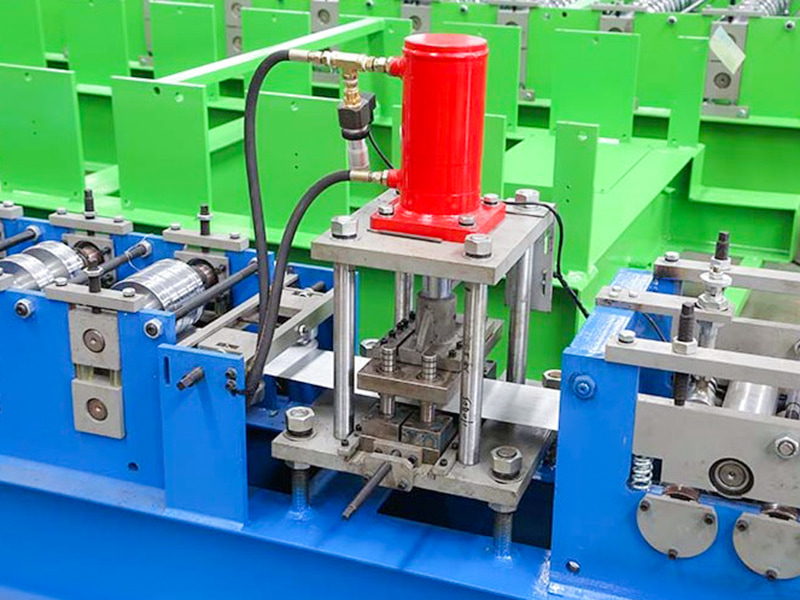

| 冲孔方式 | 液压冲孔 | |
| 开卷机 | 10吨，小车上料 | 液压站电机 5.5kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 28米 | |
| 主机重量 | 约 8吨 | |
| 原材料厚度 | 1.0-2.0mm | Q235 镀锌卷 |
| 生产速度 | 15~20米/分钟 | |
