设备组成
1). 液压放料开卷机：承载大吨位彩涂钢卷，配备液压涨缩及动力辅助送料，确保上下层切换供料时的平稳性。
2). 矫平与导向系统：采用加宽辊面矫平机，配合高精度液压纠偏装置（EPC），为上下两套辊系提供平直且居中的板头导入。

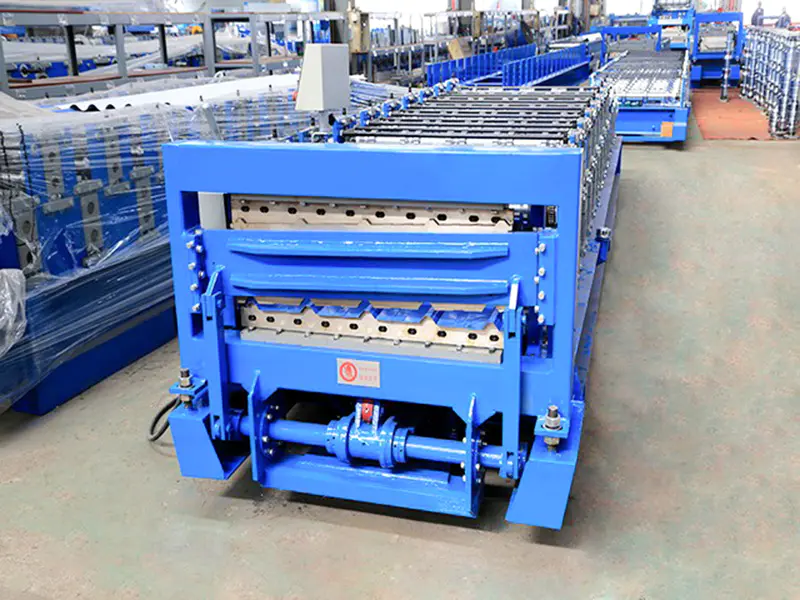

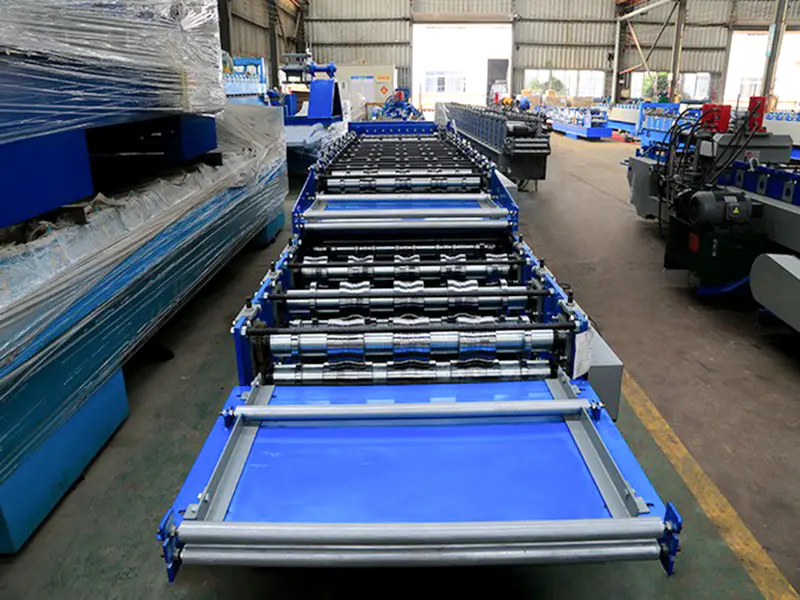

3). 双层辊压成型主机（核心结构）：
机架：采用整体加厚钢板焊接，高度较单层机显著增加，且关键受力部位增设横向拉筋与斜撑，以抵抗双层辊压产生的复合扭矩。

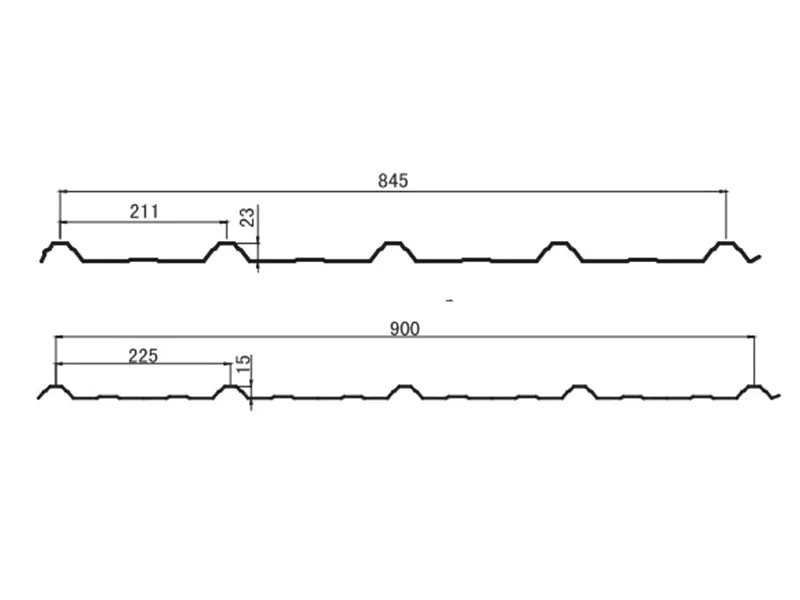

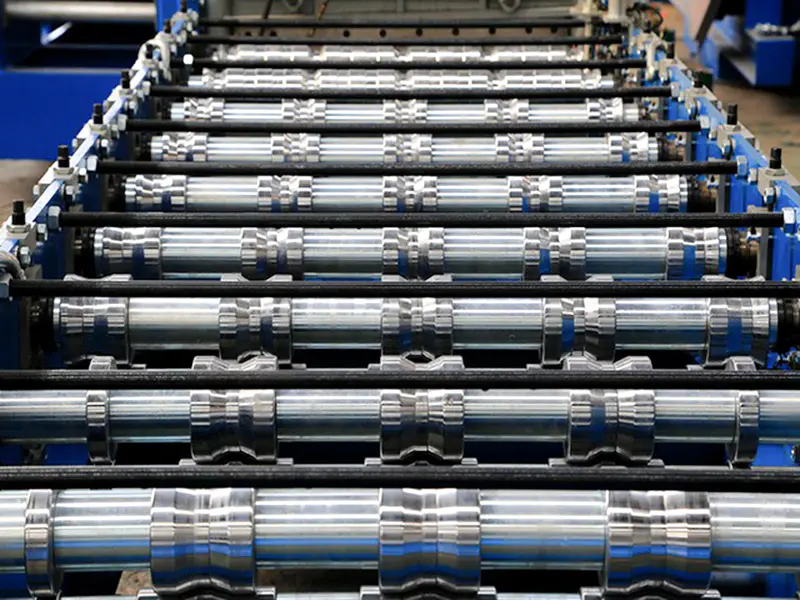

上层辊系（845型）：配置12~14道次专用IBR成型轧辊，生产有效宽度为845mm的IBR板。
下层辊系（900型）：配置12~14道次独立IBR成型轧辊，生产有效宽度为900mm的IBR板。
上下层动力系统：共用一台大功率主电机及减速箱，通过电磁离合器实现上下层辊系的独立切换，确保仅一层运转时另一层静止，避免能源空耗及辊面无谓磨损。

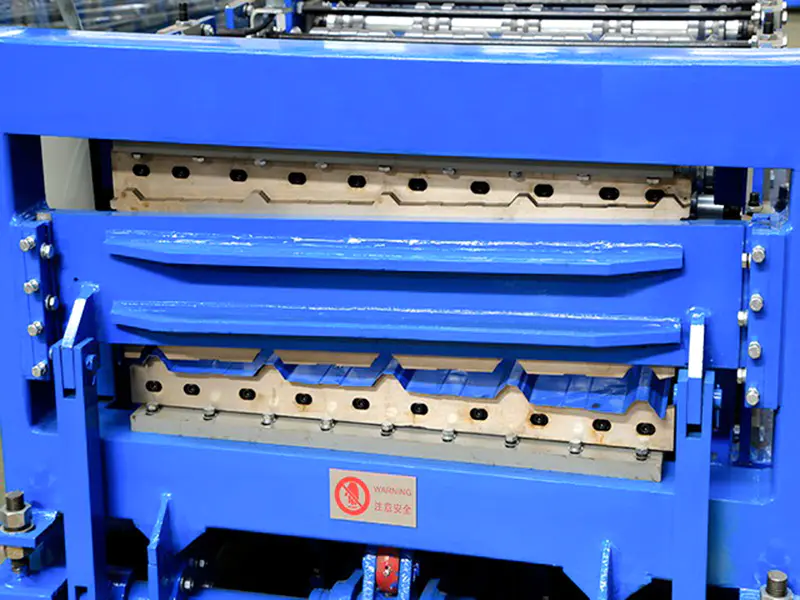

4). 独立式双工位液压切断系统（关键配置）：本设备为上下层分别配备独立的液压剪切切断机。上层切刀固定于机架顶部，下层切刀固定于底部，各自独立定尺动作，彻底避免了共用切刀升降导致的导向间隙增大、切口歪斜等精度问题。

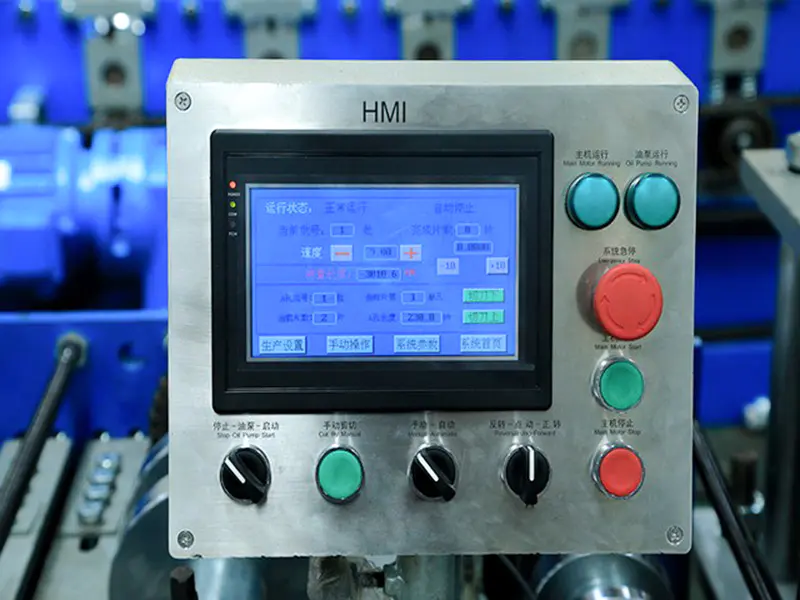

5). PLC全自动双模式电控系统：搭载大尺寸触摸屏，内置845与900两套独立的成型参数库（含辊缝、长度补偿、切断延时等），一键调用即可切换生产模式，操作防呆设计，有效杜绝误操作。
标准工艺路径：
开卷 → 矫平纠偏 → 导入指定层（上/下）→ 多道次IBR箱形肋辊压成型 → 独立工位定尺液压切断 → 成品出板收集
核心技术优势
1). 一机双型，空间降本50%：在车间长度仅需约18~25米的条件下，同时具备845与900两种IBR板的产能。相比并排安装两台单层机，节省占地宽度约40%~50%，初始设备投资仅为“一台半”单层机的费用，极其适合车间租金昂贵或出口贸易商轻资产运营的模式。
2). 专辊专用，IBR棱角分明：上下层轧辊均按各自板型的展开宽度与波高进行独立辊花图设计。通过专用辊系，确保IBR板特有的“宽平波峰”与“窄深波谷”过渡处棱角清晰锐利，无圆弧塌角，板材的截面惯性矩得到充分保证，屋面承载力优于通用互换机型。
3). 宽幅抗挠与防跑偏：针对IBR板型原材料宽度大（通常约1000mm~1100mm）的特点，上下层主轴均采用大直径合金钢，配合高密度轴承支撑，有效抑制宽幅辊压产生的径向挠度（弯曲变形），保证板面从左到右波高一致，搭接严密不漏水。
4). 独立切断确保断面品质：上下层独立切刀避免了“一把切刀上下跑”的机械间隙累积问题，无论是生产845还是900板型，切断面均保持平直、无毛刺，尤其适合对切口精度要求严格的海外工程项目。
技术参数
| 名称 | 参数 | 备注 |
| 机架 | 45#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | 优质45#钢 | 精加工，淬火，镀硬铬 |
| 主轴 | φ75，45#钢 | 精加工，淬火 |
| 成型组数 | 12/20 | |
| 主机功率 | 7.5kW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机4kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 20米 | |
| 主机重量 | 约8吨 | |
| 原材料厚度 | 0.3-0.8mm | Q235 镀锌卷 |
| 生产速度 | 15~20米/分钟 |
