设备组成
1). 液压开卷机：专为承载大吨位彩涂钢卷而设计，配备液压涨缩及阻尼制动系统，确保开卷过程平稳顺畅。

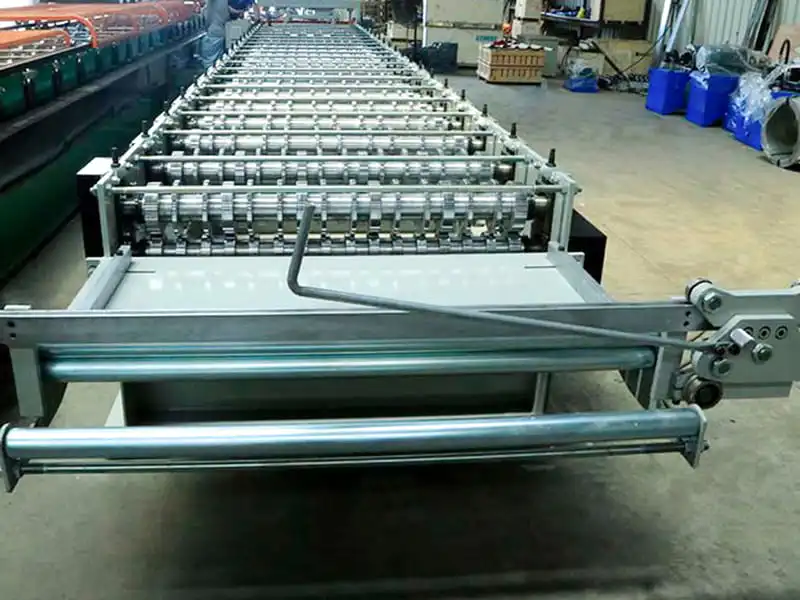

2). 液压对中及进料导向装置 (EPC)：（核心部件）针对 1.2 米宽带钢易发生跑偏的问题，该装置采用高精度液压光电对中系统。它能实时监测带钢边缘位置，确保材料在进入主机前保持居中，从而避免因“蛇形”走料或横向摆动导致的边缘切削不均。

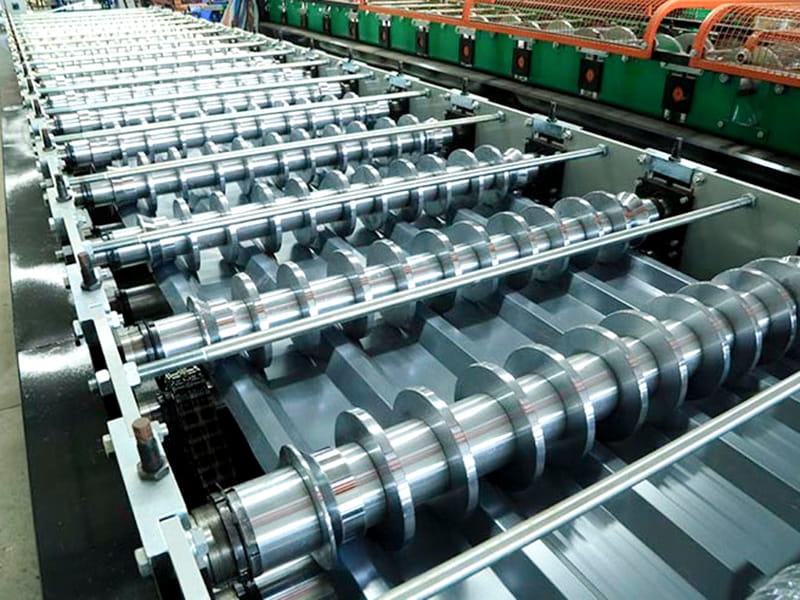

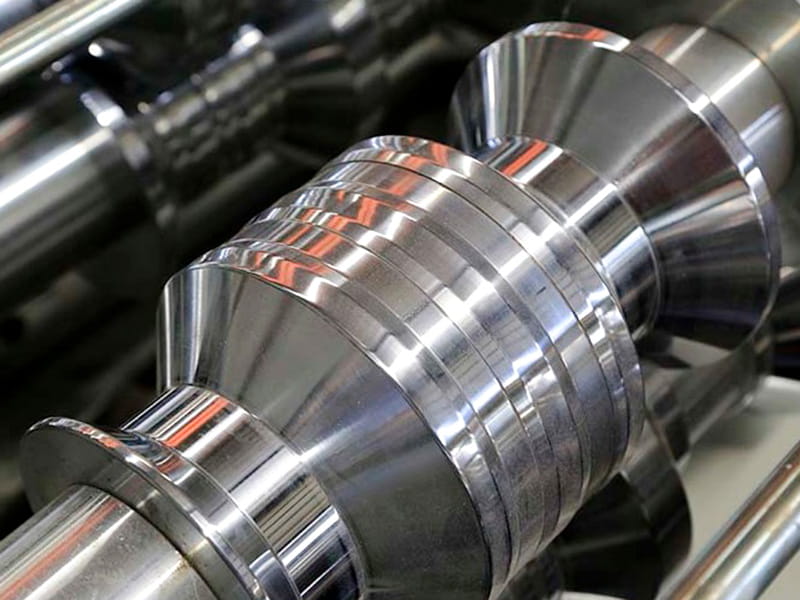

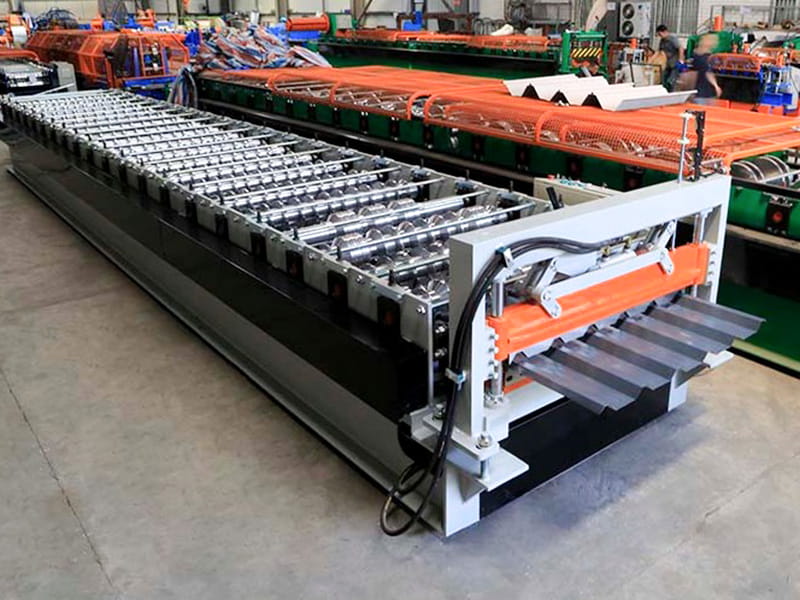

3). 主成型机组：采用整体铸钢或厚钢板焊接机架结构，包含 12 至 14 道渐进式成型工位。轧辊表面经精密磨削，确保板宽方向受力均匀；采用大直径实心轴，有效抵抗大幅面成型过程中产生的径向变形，确保波峰与波谷轮廓清晰、棱角分明。

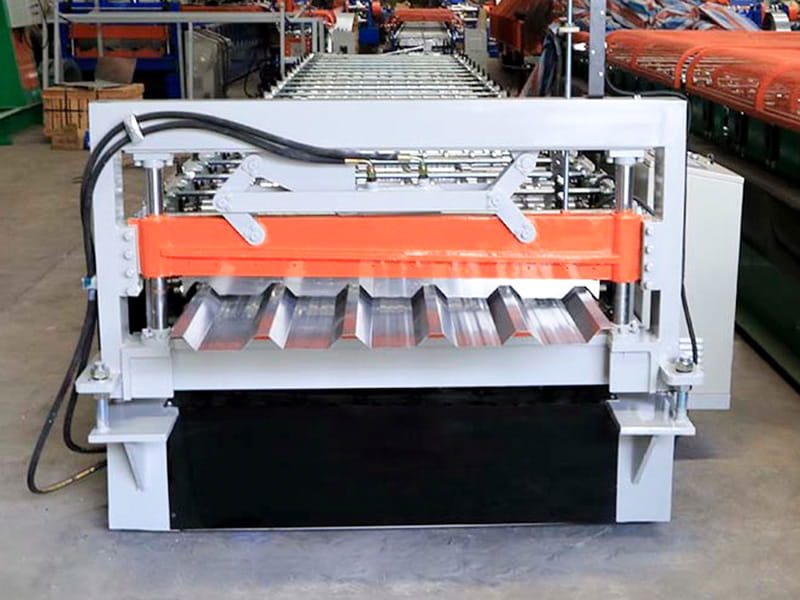

4). 液压切断装置：采用上下同步剪切机构，切口整洁光滑，无毛刺或压伤边缘，避免安装过程中伤及施工人员或损坏密封条。 5). 全自动PLC控制系统：配备触摸屏人机界面（HMI），集长度设定、张力调节、故障诊断及自动计数功能于一体，操作简便。
标准工艺流程：
开卷 → 液压带材导向/进料 → 多道次辊压成型（渐进式） → 在线冲孔（可选） → 液压定尺剪切 → 成品收集
核心技术优势

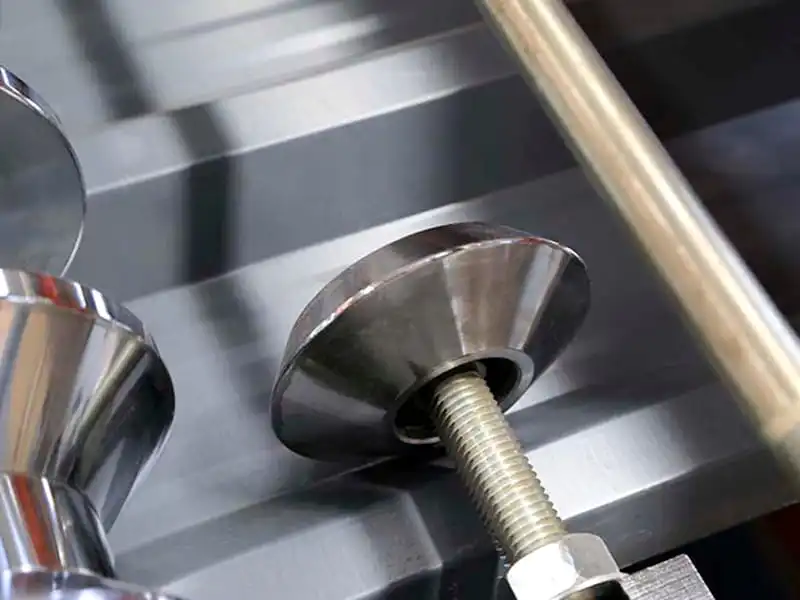

1). 宽幅带材高精度纠偏控制：针对原材料宽度超过1.2米、易受侧向力影响导致不平整的问题，设备采用全自动液压带材导向系统（EPC）结合两侧垂直导向辊，将带材偏差控制在±1.0mm以内。这从根本上消除了宽幅带材生产中常见的“波浪边”（油壶效应）或锯齿状轮廓等缺陷。
2). 高刚性抗变形设计：为应对宽幅型材生产中主轴易变形的风险，设备采用大直径主轴及高密度轴承支撑布局。即使在高速（>20米/分钟）成型厚板（0.8–1.2mm）时，也能确保中心辊面保持平直，从而保证全板宽范围内的波高均匀一致，实现紧密且防漏的搭接效果。

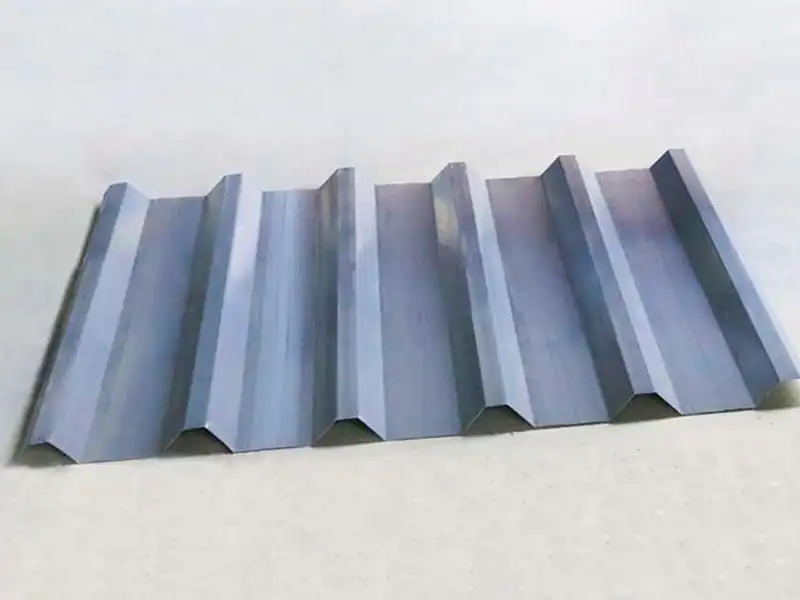

3). 轮廓清晰分明：针对IBR板材“方角”截面特征（区别于圆弧波形），成型末端特别配置了精密精整与校平辊。这些装置能有效消除回弹应力，使波峰与腹板交界处形成清晰的直角或钝角轮廓，不仅外观精美，更显著提升了结构承载能力。
技术参数
| 名称 | 参数 | 备注 |
| 机架 | 36#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | 高质量45#钢 | 精加工，淬火 |
| 主轴 | φ75，45#钢 | 精加工，淬火 |
| 成型组数 | 20 | |
| 主机功率 | 7.5kW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机4kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 18米 | |
| 主机重量 | 约 6吨 | |
| 原材料厚度 | 0.3-0.8mm | Q235 镀锌卷 |
| 生产速度 | 10~12米/分钟 |
