这种设备的主要特点和用途包括：
专用性强： 轧辊模具是专门为686 IBR波纹的精确形状设计的。
高效率生产： 能够连续运行，生产速度通常在20-40米/分钟或更高，满足大批量生产需求。
材料适应性强： 可加工不同厚度（常见范围如0.4mm - 1.2mm）和涂层（镀锌、镀铝锌、彩涂 PVDF/Polyester等）的钢板或铝板。

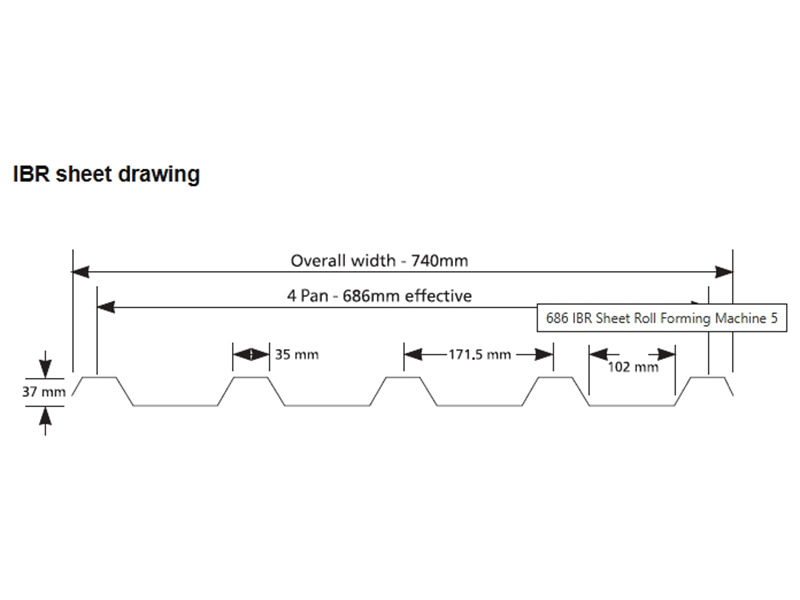

精确成型： 保证波纹的形状、高度、间距等尺寸符合686 IBR标准，确保板材的强度、搭接性能和外观一致性。
定尺剪切： 配备切断装置，可按设定长度精确切断成型后的板材。

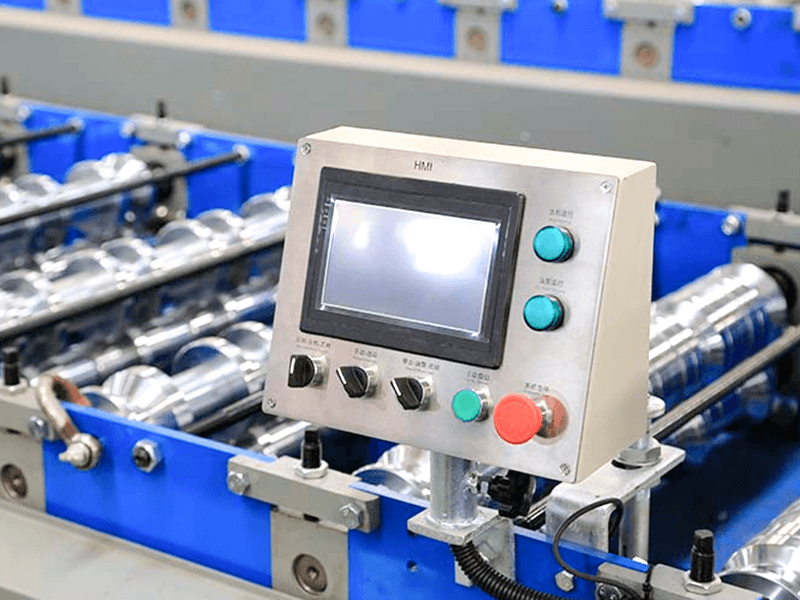

自动化控制： 采用PLC或CNC控制系统，实现生产速度、长度、计数等参数的设定和监控。
核心应用： 主要服务于建筑建材行业，特别是金属屋面和墙面系统制造商或大型工程项目，用于生产用于工业厂房、仓库、体育馆、商场、农业建筑等大型建筑的屋面和墙面覆盖材料。
核心组成 通常包括：
上料/开卷机： 承载和展开金属卷材。
导向/矫平装置： 确保带材平直进入成型区。

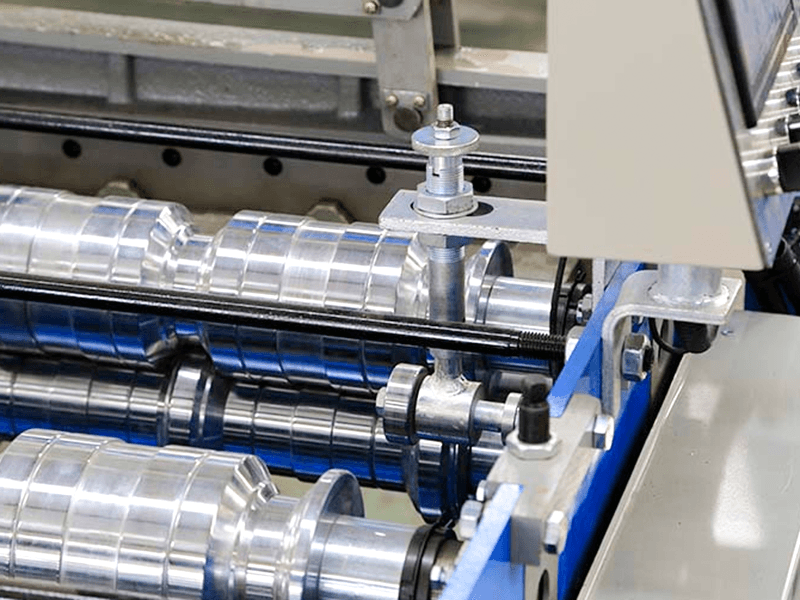

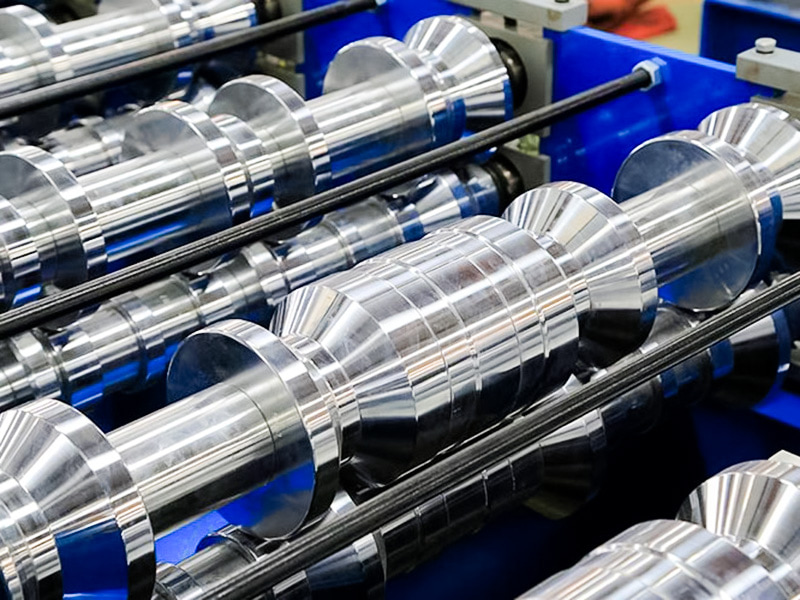

多组成型机架： 核心部分，每架包含一对或多对上下成型轧辊，负责逐步弯曲金属。

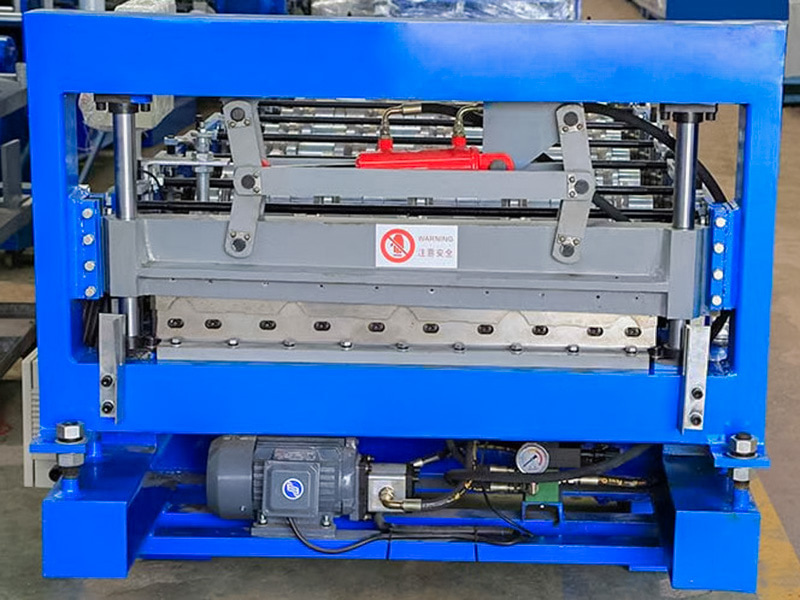

切断装置： 通常是液压飞剪或停剪，在板材连续行进过程中将其精确切断到设定长度。
出料/堆垛系统： 收集和堆放成型切割好的板材。

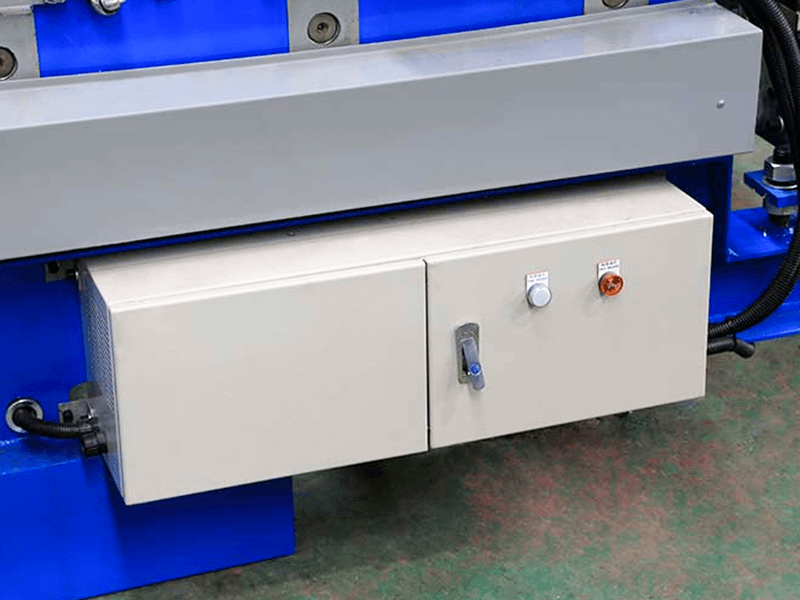

控制系统 (PLC)： 控制整条生产线的运行速度、剪切长度、计数等。
| Technical Parameters | ||
| Item | Parameter | Remark |
| Machine Base | National Standard No.36 I-Beam Steel | Overall Welding Structure |
| Roller Material | High Quality 45# Steel | Fine-Machining, Quenched |
| Main Shaft | φ75，45# Steel | Fine-Machining, Quenched |
| Forming Groups | 20 | |
| Main Motor Power | 5.5KW | |
| Drive Method | Chain Drive | |
| Cut-Off Mode | Hydraulic Cut-Off | Hydraulic Station Motor Power Is 4KW |
| Cut Blade | Cr12MoV | Quenched, HRC58-62 |
| Uncoiler | Load 5-Ton, With Loading Platform | Hydraulic Station Motor Power Is 2.2KW |
| Control System | Siemens/Schneider PLC | |
| Hydraulic System | BeiJin Huade Brand | |
| Total Length Of Production Line | Around 18 Meters | |
| Equipment Weight | Around 6-Ton | |
| Raw Material Thickness | 0.3-0.8mm | Q235 Galvanized Coil |
| Production Speed | 10~12m/min | |
