设备组成
1、液压放料开卷机：承载高强度钢卷，配备大扭矩液压涨缩及阻尼制动。
2、多辊强力矫平送料装置：有效消除高强钢（G550）的内应力，确保平板高精度进入成型主机。
3、伺服预冲孔系统（选配）：在平板状态下按设定间距冲压安装孔（用于连接T型固定支架）。

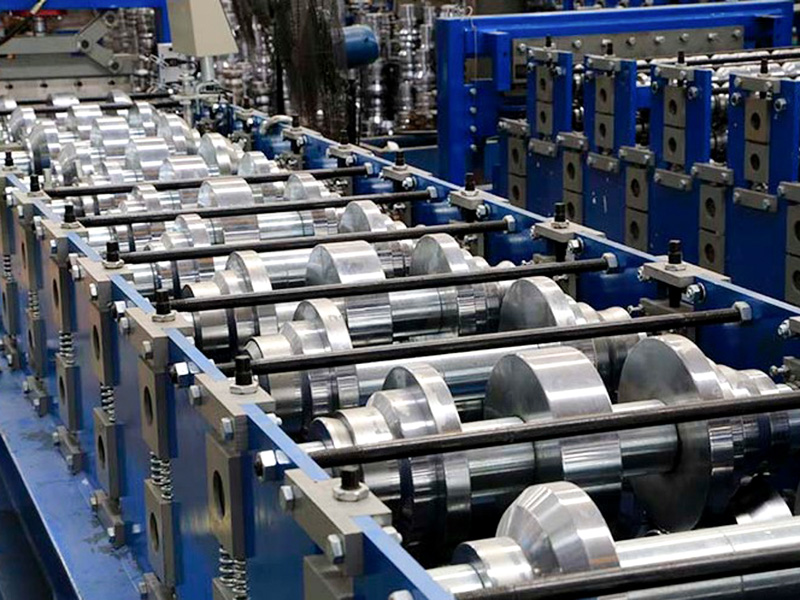

4、辊压成型主机（核心单元）：采用整体加厚墙板/牌坊机架，配置18~22道次渐进式成型轧辊。主轴采用大直径高强度合金钢，并经过精密调质处理，以抵抗超长肋板卷曲成型时产生的巨大侧向挤压力。

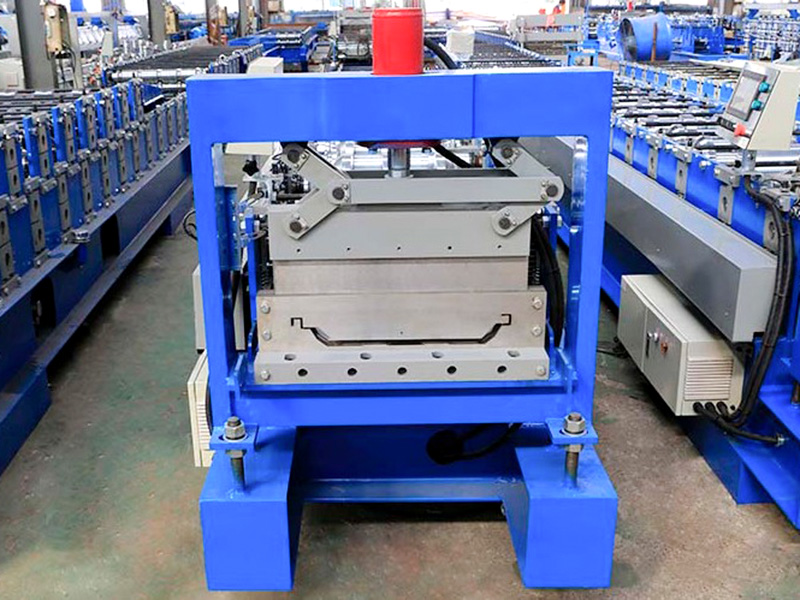

5、定尺切断系统：标配液压冲剪，确保端部高肋截面无压溃、无变形。

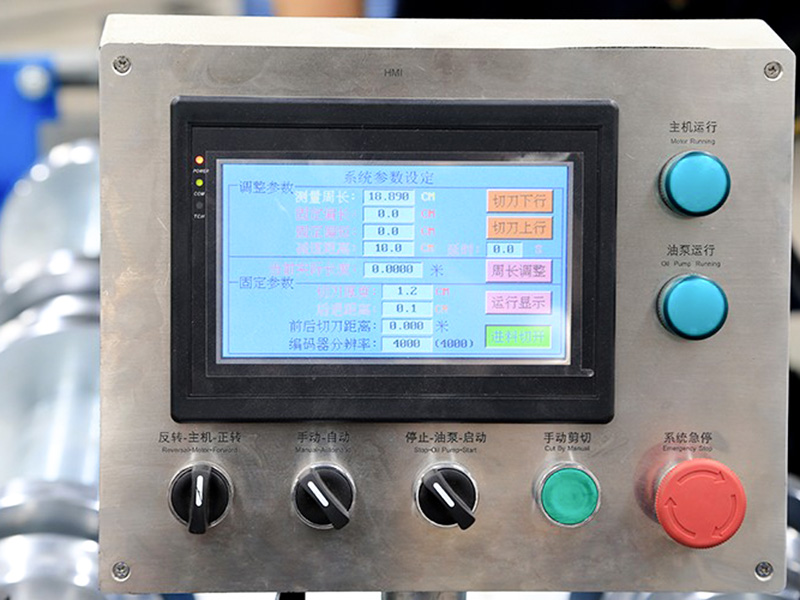

6、PLC全自动电控系统：搭载人机界面，实现成型速度、冲孔间距与切断长度的精确闭环控制。
标准工艺路径：
开卷 → 矫平进料 → （预冲孔）→ 18~22道次辊压成型 → 定尺飞锯/冲剪切断 → 成品出料
应用领域
该设备所产板型专攻高端建筑市场：
大型公共建筑：机场航站楼、高铁站房、大型体育场馆、会展中心。
工业地标建筑：大型物流仓储中心、高端制造厂房。
高端住宅及商业：独栋别墅群、商业综合体屋面。
技术参数
| 名称 | 参数 | 备注 |
| 机架 | 45#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | 高质量45#钢 | 精加工，淬火，镀硬铬 |
| 主轴 | φ75，45# steel | 精加工，淬火 |
| 成型组数 | 18 | |
| 主机功率 | 7.5kW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机4kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 18米 | |
| 主机重量 | 约 6吨 | |
| 原材料厚度 | 0.4-0.8mm | Q235 镀锌卷 |
| 生产速度 | 12~15米/分钟 |
