核心部件通常包括：
装载机/开卷机：装载和解开金属卷材。
导向/矫直装置：确保带材以直线进入成型区。

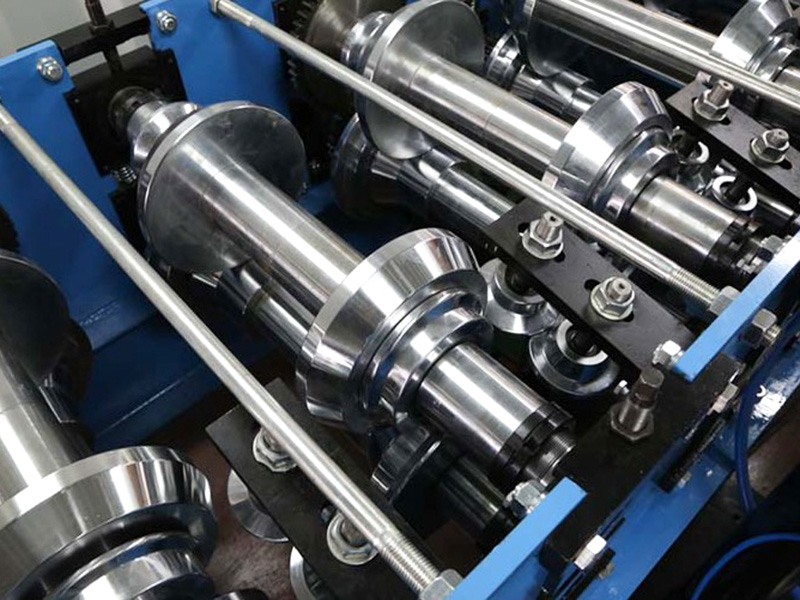

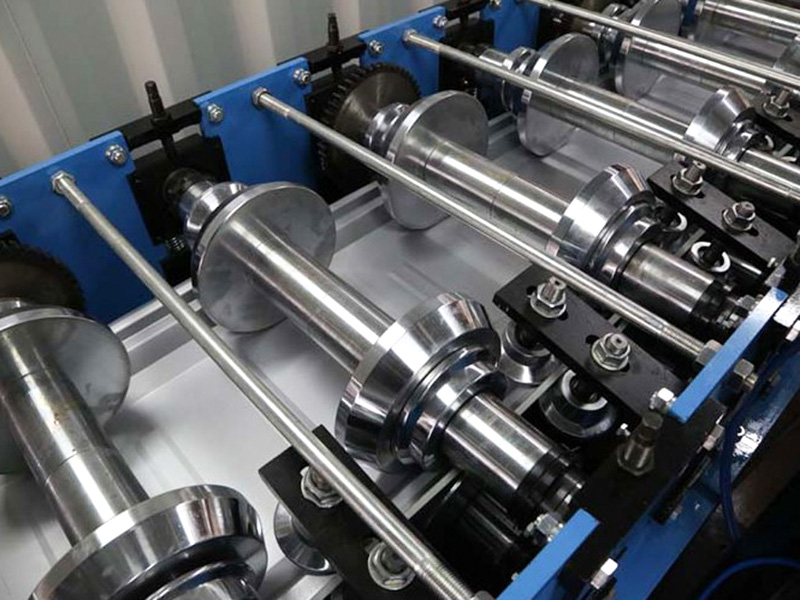

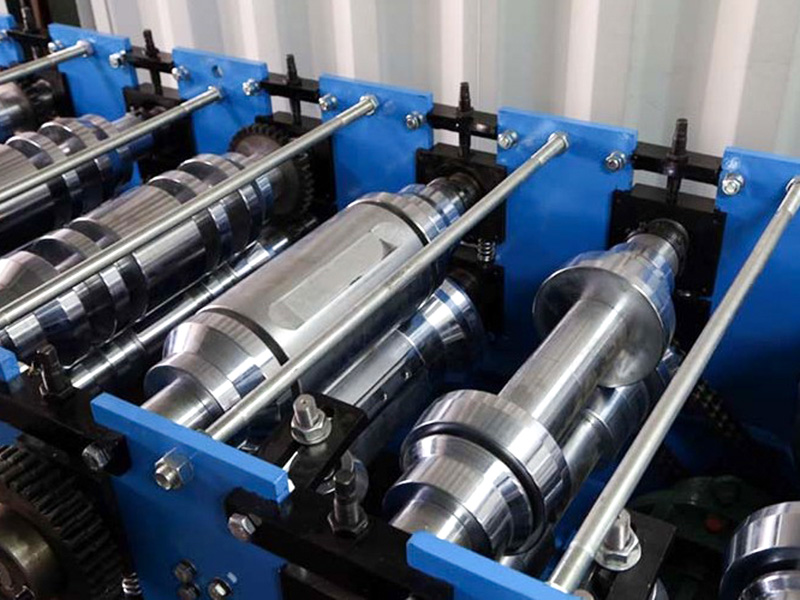

多机架辊压成型机架：核心部件，每个机架包含一对或多对上下成型辊，负责逐步弯曲金属。

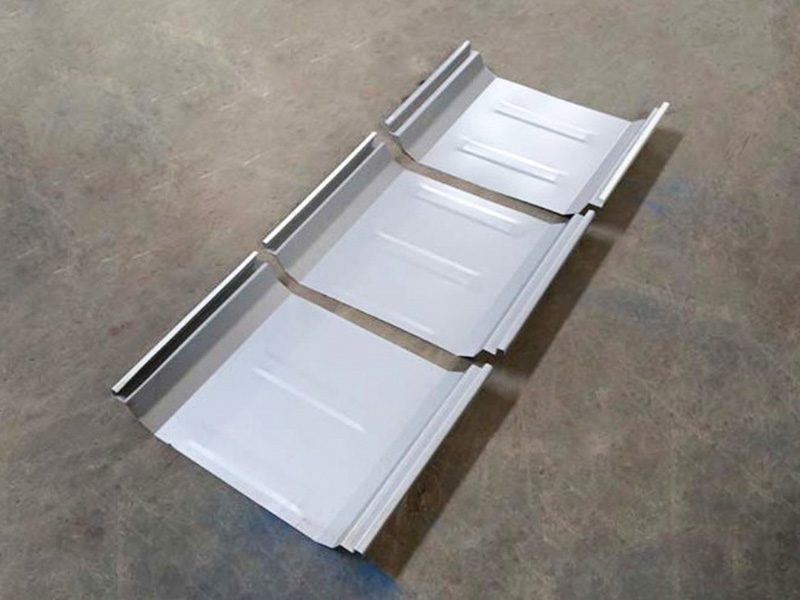

冲压单元：全自动液压冲压成型。可配置不同的模具以满足不同的冲压要求。

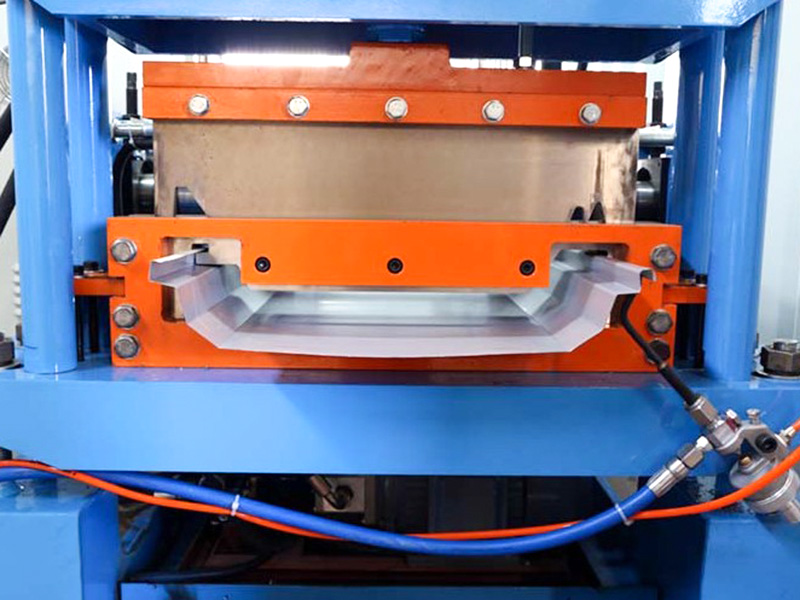

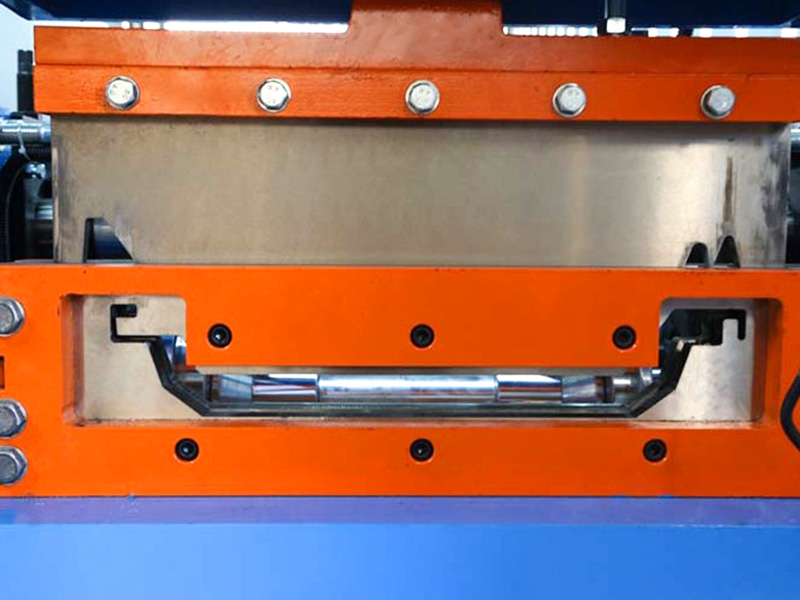

切割装置：通常为液压飞剪或断料剪，在板材连续移动的同时，精确地将板材切割成所需的长度。
出料/堆垛系统：收集并堆放成型和切割后的板材。
控制系统 (PLC)：控制整条生产线的运行速度、切割长度和计数。
该设备的主要特点和应用：

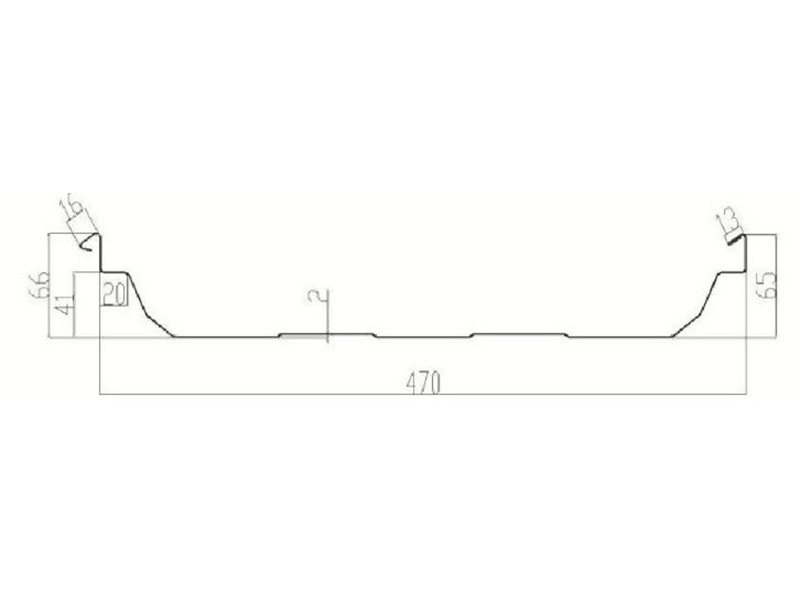

高度专用：辊压模具根据产品的精确横截面形状和尺寸要求而设计，确保最终产品参数（例如波纹高度、波纹间距和有效宽度）的精确性。
高效生产：可连续运行，生产速度通常为每分钟 15-30 米或更高，适用于大型项目。
材料兼容性：可加工各种材质（钢、铝）和涂层（镀锌、彩涂 PVDF/聚酯/SMP 等）的卷材，厚度通常为 0.4 毫米至 1.0 毫米（取决于设备性能）。
精确切割：配备高性能切割系统，每块板材均可精确切割至指定长度。
自动化控制：PLC 系统可实现参数设置、运行监控和故障诊断，操作简便。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 45#国标工字钢 | 整体焊接结构 |
| 辊轮材质 | 高质量45#钢 | 精加工，淬火，镀硬铬 |
| 主轴 | φ75，45# steel | 精加工，淬火 |
| 成型组数 | 14 | |
| 主机功率 | 5.5kW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机4kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 18米 | |
| 主机重量 | 约 6吨 | |
| 原材料厚度 | 0.4-0.6mm | Q235 镀锌卷 |
| 生产速度 | 12~15米/分钟 | |
