设备核心价值：
高效生产：连续辊压成型，速度达15-20m/min，满足大型项目需求。
精度保障：确保肋高、板宽误差≤±0.5mm（影响楼板平整度）。
定制化能力：可在线冲孔、切角（适应管线穿越）。
核心组成通常包括：
上料/开卷机： 承载和展开金属卷材。
导向/矫平装置： 确保带材平直进入成型区。

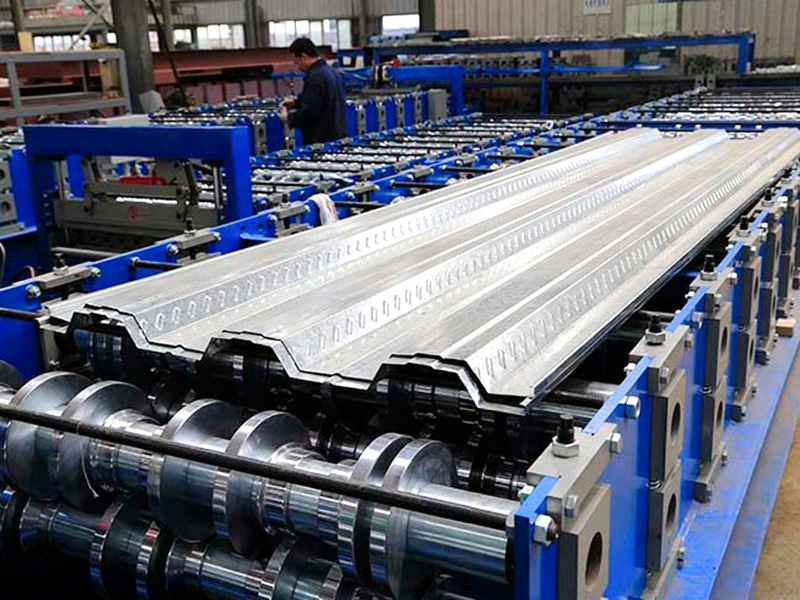

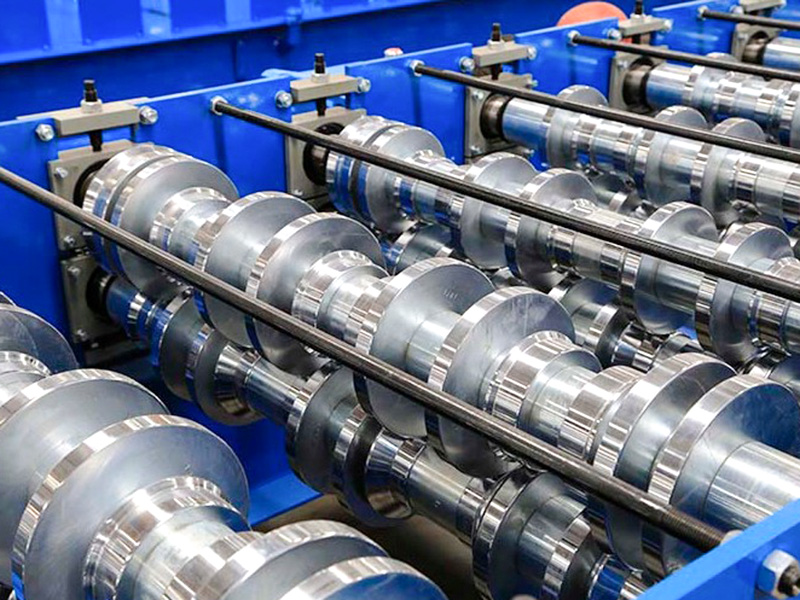

多组成型机架： 核心部分，每架包含一对或多对上下成型轧辊，负责逐步弯曲金属。
切断装置： 通常是液压飞剪或停剪，在板材连续行进过程中将其精确切断到设定长度。

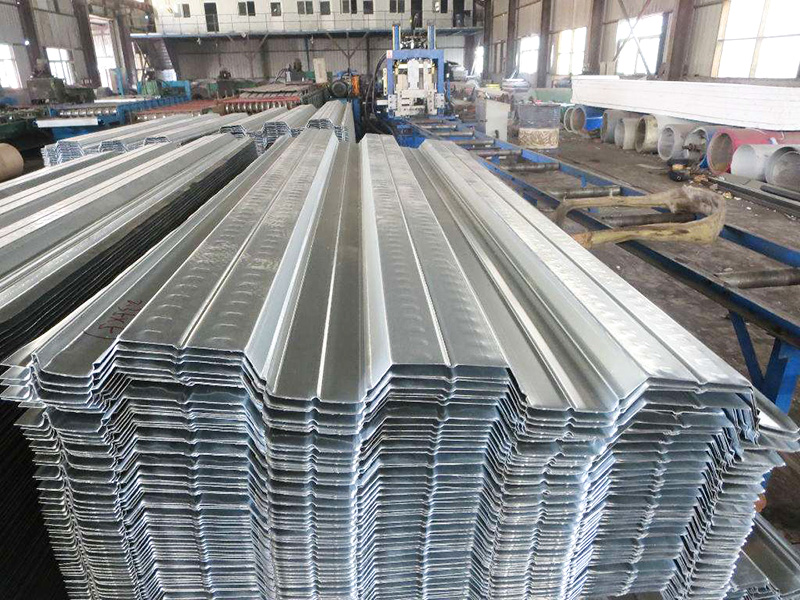

出料/堆垛系统： 收集和堆放成型切割好的板材。
控制系统 (PLC)： 控制整条生产线的运行速度、剪切长度、计数等。
这种设备的主要特点和用途：
专用性强： 轧辊模具的设计完全依据YX50-1005楼承板的精确截面形状和尺寸要求，确保成品的波高、波距、有效宽度等关键参数准确无误。
高效生产： 可连续运行，生产速度通常在15-20米/分钟或更高，适合大规模项目需求。
材料适应性： 可加工不同材质（钢、铝）和涂层（镀锌、镀铝锌、彩涂 PVDF/Polyester/SMP等）的卷材，厚度范围常见为0.8mm - 1.5mm (具体取决于设备能力)。
定尺精确： 配备高性能切断系统，确保每块板材长度精确。
自动化控制： PLC系统实现参数设定、运行监控、故障诊断等功能，操作简便。
| 技术参数 | ||
| 名称 | 参数 | 备注 |
| 机架 | 45#国标工字钢 | 整体焊接结构 |

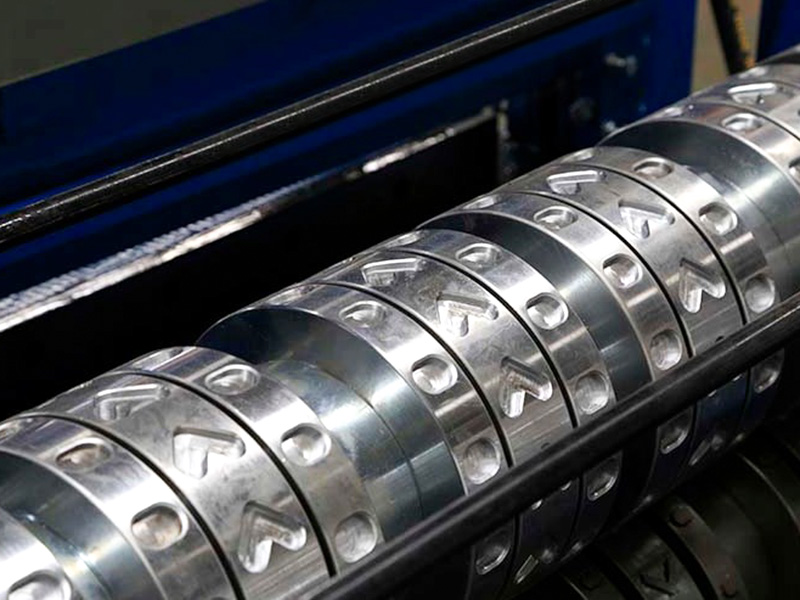

| 辊轮材质 | 高质量45#钢 | 精加工，淬火，镀硬铬 |
| 主轴 | φ80，45# 钢 | 精加工，淬火 |
| 成型组数 | 20 | |
| 主机功率 | 15kW | |
| 传动方式 | 链条传动 | |
| 切断方式 | 液压切断 | 液压站电机5.5kW |
| 切刀材质 | Cr12MoV | 淬火, HRC58-62 |
| 开卷机 | 5吨，小车上料 | 液压站电机2.2kW |
| 电控系统 | 西门子&施耐德 PLC | |
| 液压系统 | 北京华德 | |
| 生产线总长 | 约 22米 | |
| 主机重量 | 约 10吨 | |
| 原材料厚度 | 0.8-1.5mm | Q235 镀锌卷 |
| 生产速度 | 15~20米/分钟 | |
